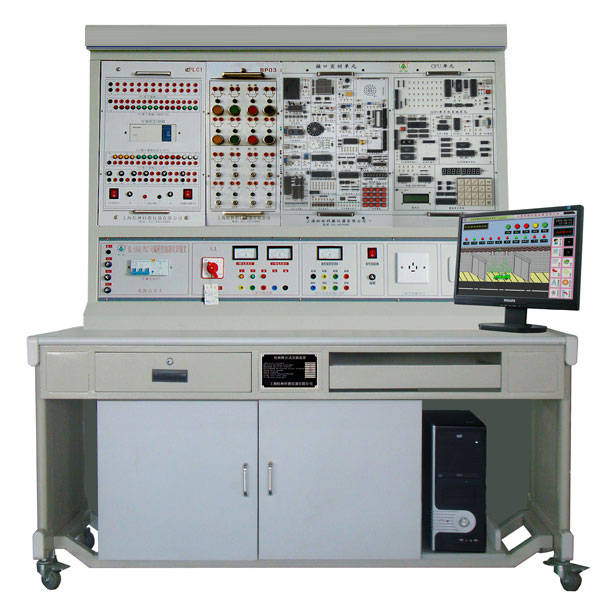

LGPD-205B型 PLC、單片機及微機原理綜合實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
LGPD-205B型 PLC、單片機及微機原理綜合實訓裝置主要結合控制屏、PLC、單片機、各種功能模塊、通訊編程器、以及整套的編程和仿真軟件、模擬控制實驗板等實物模型于一體。在PLC、單片機及微機原理綜合實訓裝置上，可直觀地進行PLC實際應用實驗及實物實驗，數據采集和工控組態軟件的應用開發，所有實驗均有組態棒圖進行動態跟蹤。PLC、單片機及微機原理綜合實訓裝置配備的主機采用三菱FX1N-40MR-001。單片機采用MCS-51/96CPU卡組成的單片機仿真實驗系統，除實驗功能外，還具有仿真開發功能，可仿真8031/32、87/89/51/52、89C1051/2051、80C196KB等CPU，外部仿真空間達64K。，且設有型漏電保護裝置，對人身安全起到保護作用。
外型尺寸： 1650×660×1740mm
二、基本配置
1、實驗屏；
2、實驗電源；
3、編程應用軟件
4、仿真教學軟件
5、PLC及轉接通訊電纜
6、實驗操作桌
7、51/96/8088/8086三合一單片機實驗開發系統（包括系統主板、軟件、步進電機實驗?zāi)K、溫度自動控制實驗?zāi)K、直流電機實驗?zāi)K、音響模塊等）；
★8、微機原理接口實驗系統；
9、計算機（用戶自配）
三、技術參數
1、PLC主機：三菱FX1N-40MR 輸入：24點 輸出：16點，輸出電壓：直流24V，電壓表指示，利用應用軟件編程；
2、電源輸入：交流380V，50Hz；
3、電流 ≥2A，電流具有過載保護；
4、外形尺寸：170×70×150（cm）。
四、實驗內容
1、PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2、典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3、PLC仿真實訓
(1)交通信號燈PLC控制
(2)機械手控制
(3)多種液體混合裝置控制
(4)自動送料裝車控制
(5)天塔之光控制
(6)音樂噴泉控制
(7)搶答器控制
(8)電機的PLC控制
(9)自動售貨機模擬控制
(10)自控軋鋼機模擬控制
(11)自動供水控制
(12)自動成型模擬控制
(13)郵件分揀機控制
(14)加工中心控制
(15)中間繼電器
(16)基礎實驗
4、單片機實驗系統：
（1）MCS-51單片機實驗
軟件實驗
外部數據存儲器擴展
1）清零程序
2）拆字程序
3）拼字程序
4）數據區傳送子程序
5）數據排序?qū)嶒?yàn)
6）查找相同數個數
7）無符號雙字節快速乘法子程序
8）多分支程序
9）脈沖計數（定時/計數實驗）
10）電腦時鐘（定時器、中斷器綜合實驗）
11）二進制轉換到BCD
12）二進制轉換到ASCII
13）八段數碼管顯示
14）鍵盤掃描顯示實驗
硬件實驗
自搭接硬件電路實驗提示
1）P1口亮燈實驗
2）P1口轉彎燈實驗
3）P3.3輸入，P1口輸出
4）工業順序控制（中斷控制）
5）8255 A.B.C輸出方波
6）8255 PA口控制PB口
7）8255控制交通燈
8）簡單I/O口擴展實驗
9）A/D轉換實驗
10）D/A輸出方波
11）電子音響
12）繼電器控制
13）步進電機實驗
14）8253方波
15）串并轉換實驗
16）外部存儲器擴展實驗
17）MCS-51串行口應用實驗㈠——雙機通信
18）MCS-51串行口應用實驗㈡——與PC機通信
19）溫度閉環控制
20）小直流電機調速實驗
21）外部中斷（急救車與交通燈）
（2）8088/8086系列微機實驗
軟件實驗
1）清零程序
2）拆字程序
3）拼字程序
4）數據區移動
5）數據排序?qū)嶒?yàn)
6）找“零”個數
7）32位二進制乘法
8）多分支程序
9）顯示子程序
10）鍵盤掃描顯示實驗
11）二進制轉換到BCD
12）二進制轉換到ASCII
硬件實驗
自搭接硬件電路實驗提示
1）8255并行口實驗㈠：A.B.C口輸出方波
2）8255并行口實驗㈡：PA口控制PB口
3）8255并行口實驗㈢：控制交通燈
4）簡單I/O口擴展
5）A/D轉換實驗
6）D/A轉換實驗㈠：輸出方波
7）D/A轉換實驗㈠：輸出鋸齒波
8）8259中斷控制器實驗
9）定時／計數器：8253方波
10）繼電器控制
11）8251串行通信實驗㈠：自發自收
12）8251串行通信實驗㈡：與PC通信
13）步進電機控制
14）小直流電機調速實驗
15）溫度閉環控制
16）音頻驅動實驗
(3)MCS-96單片機實驗
軟件實驗
1）清零程序
2）拆字程序
3）拼字程序
4）數據區傳送子程序
5）數據排序?qū)嶒?yàn)
6）查找相同數個數
7）無符號雙字節快速乘法子程序
8）多分支程序
9）定時器1實驗——定時中斷
10）定時器T1和T2同時產生中斷
11）80C196外部中斷實驗
12）80C196軟件方法產生中斷
13）利用HSI測脈沖寬度
14）利用HSI測量單脈沖寬度
15）利用HSO產生單脈沖
16）利用HSO產生連續脈沖
17）軟件定時器
18）80C196 A/D轉換實驗
19）利用80C196的PWM產生各種波形
20）二進制轉換到BCD進制轉換到ASCII
硬件實驗
自搭接硬件電路實驗提示
1）P1口亮燈實驗
2）P1口轉彎燈實驗
3）P2.6輸入，P1口輸出
4）工業順序控制
5）8255 A.B.C輸出方波
6）8255 PA口控制PB口
7）8255控制交通燈
8）簡單I/O口擴展實驗
9）A/D轉換實驗
10）D/A輸出方波
11）繼電器控制
12）8253方波
13）80C196串行口實驗
14）LED七段數碼管顯示實驗
15）鍵盤顯示綜合實驗
16）音頻驅動實驗
17）步進電機實驗
18）直流電機實驗
19）外部中斷（急救車與交通燈）
5、微機原理接口實驗
軟件功能
1）能在64位Windows下運行的視窗式調試環境，支持源語言級程序調試。
2）具有單步、跳過、斷點、連續、變量跟蹤等調試手段。
3）可開展各種接口擴展應用實驗。
4）實驗程序能支持多數據段和多程序段的調試。
5）具有16位與32位寄存器狀態的切換。
6）可選擇使用匯編語言和C語言。
7）有聯機調試模式和脫機獨立運行兩種模式，兩種模式可自由切換。
8）調試環境支持80x86實模式程序調試和80x86保護模式程序的調試。
9）調試環境支持源語言級程序調試和命令行調試窗口，支持DOS環境下的DEBUG調試功能，可以直接對接口電路進行I/O操作。
10）具有示波器測量和顯示界面。
硬件功能
1）具有32位嵌入式i386EX單板微機系統。
2）實驗主板上具有工業標準PC104總線接口插座，i386EX系統板通過PC104總線接口與實驗主板插接相連。
3）i386EX系統板上具有內含BIOS和DOS功能調用的系統監控ROM。
4）80x86系統擴展總線完全開放，數據線與接口電路由學生自己連接。
5）總線包含：存儲器字節使能信號BHE/BLE，數據地址復用總線分離控制信號ADS#。
