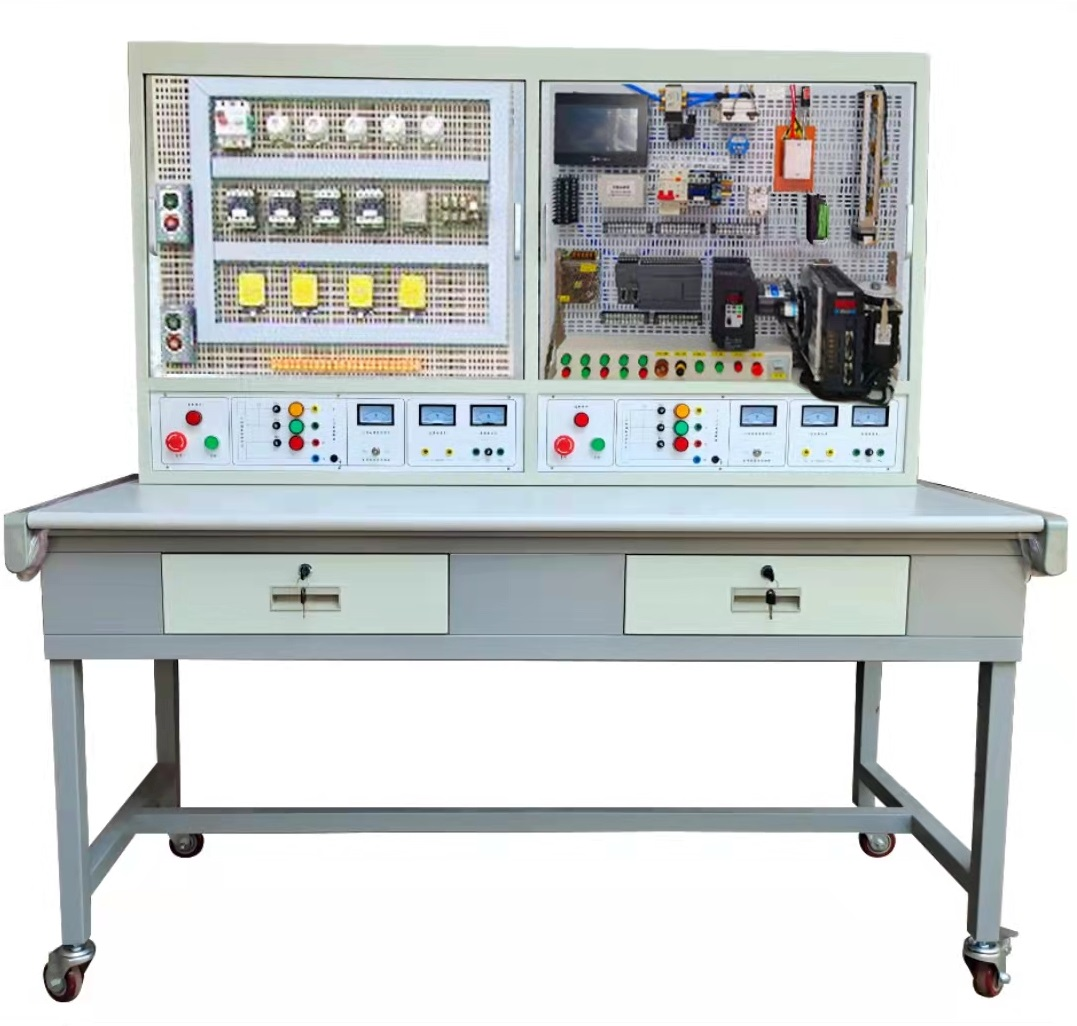

LGWX-084A型 維修電工技能實訓考核裝置(網孔板、雙組型)
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、 概述
LGWX-084A型維修電工技能實訓考核裝置(網孔板、雙組型)主要由實訓桌和網孔板組成，學生通過實訓線路進行元器件的布局，安裝接線全部由學生自行完成，培養學生的動手能力和操作技能。實訓項目可自行確定，選擇相應的元器件來完成實訓項目，也可作為電工考證設備使用。
二、 特點
1. 電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，可擴展功能或開發新實訓
2. 操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資
3. 設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠
4. 實訓臺為雙人座，即可以兩個學生同時進行實訓，電源獨立互不干擾
5. 網孔板為掛件式，采用1.5mm厚的鋼板表面噴塑處理，網孔板的尺寸為695*620mm,孔大小為5×10mm。
6. 配套的實訓連接導線采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹青銅彈片，接觸優良
三、技術性能
1. 輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2. 工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3. 裝置容量：＜1.5kVA
4. 外形尺寸：1600mm×800mm×1650mm
5. 安全保護：設有電壓型漏電保護器和電流型漏電保護器（漏電保護動作電流IΔn≤30mA、分?jǐn)嚅g≤0.1s）、過壓保護、過流保護、過載保護等措施
四、基本配置
維修電工實訓臺提供兩組線電壓380V和相電壓220V兩種電源，控制屏兩側提供有單、三相電源插座。
1.設有450V指針式交流電壓表1只，通過波段開關切換指示電源輸入的三相線電壓。
2.實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護；實訓臺提供安全型插孔三相電源輸出兩組，單相電源輸出采用二插三孔式插座。
3.可調直流穩壓電源，每個工位提供一組0～30V/2A連續可調直流電源,帶有電源開關、三位半數字電壓表指示、三位半數字電流表指示，輸出有軟截止自動恢復保護功能；
4.實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方,桌子左右各設有一個抽屜（帶鎖）用于放置工具和元器件。
五、實訓項目
1.電力拖動實訓項目
(1) 三相異步電動機直接啟動控制
(2) 三相異步電動機接觸器點動控制線路
(3) 三相異步電動機接觸器自鎖控制線路
(4) Y-Δ啟動手動/自動控制電路
(5) 接觸器聯鎖的三相異步電動機正反轉控制線路
(6) 按鈕聯鎖的三相異步電動機正反轉控制線路
(7) 雙重聯鎖的三相異步電動機正反轉控制線路
(8) 倒順開關控制的三相異步電動機正反轉控制線路
(9) 三相異步電動機能耗制動電路
(10)三相異步電動機串電阻降壓啟動控制線路
(11)三相異電動機的多地控制
(12)工作臺自動往返控制線路
(13)學生自行設計電路的安裝、接線與調試
2.儀表照明實訓項目
(1)電工常用工具的使用
(2)白熾燈照明電路的安裝
(3)兩個開關控制一盞燈
(4)兩地控制一盞燈
(5)聲控開關控制照明電路
(6)日光燈電路
(7)電度表原理與接線
(8)單相電度表的直接接線
(9)單相電度表經電流互感器接線
(10)住宅照明線路實訓
六、配置清單
|
序號 |
名 稱 |
型號與規格 |
數量 |
備注 |
|
1 |
單相電度表 |
DD862a |
2臺 |
|
|
2 |
螺口燈座 |
3A/250V |
4只 |
|
|
3 |
燈泡 |
220V/40W |
4只 |
|
|
4 |
單聯開關 |
|
2只 |
|
|
5 |
雙控開關 |
|
2只 |
|
|
6 |
聲（光）控延時開關 |
|
2只 |
|
|
7 |
開關盒 |
86×86×40 |
4只 |
|
|
8 |
日光燈管套件（鎮流器） |
10W |
2套 |
|
|
9 |
電流互感器 |
LMK3(BH)-0.66 5/5A 5VA |
2只 |
|
|
10 |
空氣開關 |
DZ47-63LE4P5A |
2只 |
|
|
11 |
保險絲座 |
RT18-32/3P |
2只 |
|
|
12 |
直插式保險座 |
RT14-20 |
4只 |
|
|
13 |
熔斷器 |
RT18-20/3A |
6只 |
|
|
14 |
熔斷器 |
RT14-20/2A |
4只 |
|
|
15 |
交流接觸器 |
LC1-D0610Q5N |
6只 |
|
|
16 |
接觸器輔助觸頭 |
LA1-DN11 |
6只 |
|
|
17 |
熱繼電器 |
JRS1D-25（0.63-1A） |
2只 |
|
|
18 |
熱繼電器座 |
JRS1D-25/Z |
2只 |
|
|
19 |
通電延時時間繼電器 |
ST3PA-B/380V（0-10S） |
2只 |
|
|
20 |
時間繼電器座 |
PF-083A |
2只 |
|
|
21 |
平動按鈕 |
Φ22-LAY16-AG11 |
4只 |
|
|
22 |
平動按鈕 |
Φ22-LAY16-AR11 |
4只 |
|
|
23 |
平動按鈕 |
Φ22-LAY16-AB11 |
2只 |
|
|
24 |
按鈕開關盒 |
3孔 |
4只 |
|
|
25 |
行程開關 |
LX19-222 |
4只 |
|
|
26 |
行程開關 |
LX19-001 |
4只 |
|
|
27 |
倒順開關 |
KO3-15 |
2只 |
|
|
28 |
塑料安裝卡子 |
|
500只 |
|
|
29 |
自攻螺絲 |
|
240只 |
|
|
30 |
走線槽 |
2525 |
4米 |
|
|
31 |
接線端子排 |
JF5-2.5/5 |
10條 |
|
|
32 |
G形導軌 |
0.4米 |
2根 |
|
|
33 |
三相鼠籠式異步電動機 |
AC380V△ |
2臺 |
|
