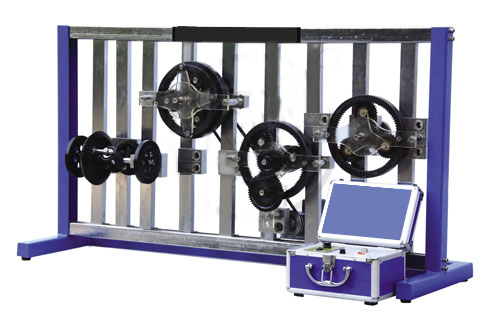

輪系創新設計搭接實訓裝置
一、產品概述
輪系創新設計搭接實訓裝置采用鋼制結構，可以進行各種定軸齒輪系、周轉齒輪系、復合齒輪系的拼裝實訓及自由組合方案的拼裝實訓，加深學生對輪系分類、分析、設計與應用的理解與掌握，培養學生在輪系方面的綜合設計能力和實踐動手能力。適合各職業院?！稒C(jī)械設計》、《機械原理》、《機械零件》等課程的實訓教學。
二、配置及技術性能
本裝置主要由實訓臺架（采用鋼制結構）、交流減速電機、電源控制箱、各種機械零部件、配件等組成。
輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
外形尺寸：實訓臺架1250mm×400mm×650mm，電源控制箱 250mm×165mm×155mm
交流減速電機1臺：額定功率 90W，減速比1:150，調速范圍 0～10r/min
電源控制箱1臺：配置交流減速電機調速器，給電機提供可調電源。
機械零部件1套：配有各種圓柱直齒輪、圓柱斜齒輪、圓錐齒輪、皮帶輪、行星架、傳動軸、軸承座等。
配件1套：主要包含內六角扳手、小活動扳手、卷尺、小十字螺絲刀、實訓指導書等。
零件存放盒1套：存放各種機械零部件，便于學生實訓操作和教師對實訓設備的管理。
三、實訓項目
輪系拼裝實訓（51種）
2K-H行星輪系（16種）
2K-H差動輪系（24種）
3K周轉輪系
復合輪系（2種）
輪系創新設計搭接實訓裝置采用鋼制結構，可以進行各種定軸齒輪系、周轉齒輪系、復合齒輪系的拼裝實訓及自由組合方案的拼裝實訓，加深學生對輪系分類、分析、設計與應用的理解與掌握，培養學生在輪系方面的綜合設計能力和實踐動手能力。適合各職業院?！稒C(jī)械設計》、《機械原理》、《機械零件》等課程的實訓教學。
二、配置及技術性能
本裝置主要由實訓臺架（采用鋼制結構）、交流減速電機、電源控制箱、各種機械零部件、配件等組成。
輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
外形尺寸：實訓臺架1250mm×400mm×650mm，電源控制箱 250mm×165mm×155mm
交流減速電機1臺：額定功率 90W，減速比1:150，調速范圍 0～10r/min
電源控制箱1臺：配置交流減速電機調速器，給電機提供可調電源。
機械零部件1套：配有各種圓柱直齒輪、圓柱斜齒輪、圓錐齒輪、皮帶輪、行星架、傳動軸、軸承座等。
配件1套：主要包含內六角扳手、小活動扳手、卷尺、小十字螺絲刀、實訓指導書等。
零件存放盒1套：存放各種機械零部件，便于學生實訓操作和教師對實訓設備的管理。
三、實訓項目
輪系拼裝實訓（51種）
2K-H行星輪系（16種）
2K-H差動輪系（24種）
3K周轉輪系
復合輪系（2種）
