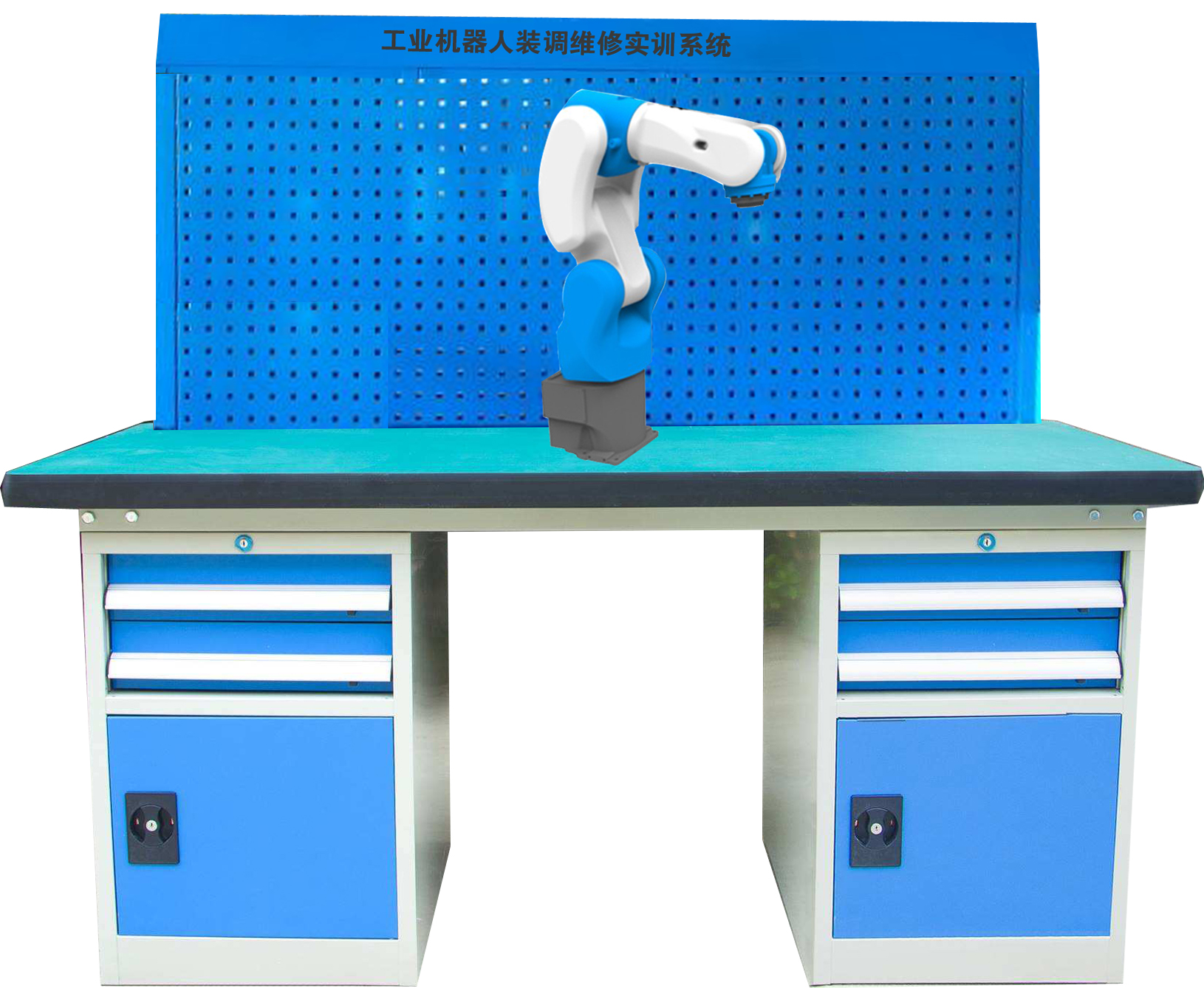

工業機器人裝調維修實訓系統
一、功能
工業機器人裝調維修實訓系統具備機械本體裝配、電氣控制裝調、整機裝配、整機調試、校準、標定、維護與保養、維修、培訓與管理等 9 個職業功能。工業機器人裝調維修實訓系統能完成工業機器人裝調與維修實訓任務，能夠滿足《工業機器人裝調維修工》的實訓考核任務，符合技能鑒定考核標準；工業機器人裝調維修實訓系統采用關節式結構，按工業標準要求設計，結構簡單、緊湊，適用于機器人裝調與維修實訓，可鍛煉學生動手能力和精密裝配能力，并且各單元模塊可以拆裝到螺釘級。使學生更深入了解工業現場常用機器人本體內部機械結構、機械連接、電機安裝、減速器裝配和同步帶傳動等內容。
控制系統主要由工業機器人故障智能訓練系統、機器人運動控制器、伺服驅動、伺服電機、可編程邏輯控制器、人機交互系統（HMI）、示教器等組成。外圍框架由方管焊接而成，中間裝配有標準網孔板，便于電氣元件安裝?？蚣艿撞垦b有帶地腳滾輪，便于移動位置，電控柜采用開放式結構化設計，方便安裝、接線、 調試。
外圍框架由方管焊接而成，中間裝配有標準網孔板，便于電氣元件安裝?？蚣艿撞垦b有帶地腳滾輪，便于移動位置，電控柜采用開放式結構化設計，方便安裝、接線、調試。
二、工業機器人故障智能訓練系統
參照工業機器人在實際應用中的常見故障，按照難易等級進行分類，可根據故障等級隨機設定系統故障，本系統具有一鍵式和逐點式故障設定功能，具備實時排故過程記錄，具備定時打分系統。
三、機器人裝調平臺
1.機器人模塊
手腕持重：≥3Kg； 本體重：≤26kg；
工作范圍：≥628mm； 軸數：≥6；
重復定位精度：≤±0.02mm； 能耗：≤0.5KW；
安裝方式：任意方式；
編程單元：便攜式示教器，具備鍵盤、觸摸式、彩色顯示；
支持工業機器人各軸拆裝。
2.操作臺
采用鋁合金型材、噴涂鈑金搭建主框架，桌面選用工業級防靜電橡膠板，背板配有工具桌架和拆裝注意事項圖示板，方便拆裝工具放置和學生示教，配備照明用 LED 燈和高清攝像頭，便于安全操作和實時記錄拆裝過程，分析拆裝過程的規范性。背板配有工具桌架和拆裝注意事項圖示板，方便拆裝工具放置和學生示教，配備照明用 LED 燈和高清攝像頭，便于安全操作和實時記錄拆裝過程，分析拆裝過程的規范性。
3.底座
采用 360°可旋轉機構，旋轉機構隨機器人一起轉動，方便學生各角度拆裝， 示教時又可固定角度，以便機器人進行軌跡、碼垛等操作。
4.示教單元
通過機器人完成 4 種不同物料的搬運及異型軌跡行走，驗證機器人機械/電氣裝配的適配性、標定的準確性和示教編程能力。
5.電控柜
整體采用方管/鈑金焊接結構，背面安裝網孔板，門板張開角度大于 120°， 無礙接線和調試，門板上安裝有觸摸屏、急停、伺服開關等外部控制部件，兩側可拆裝面板可內置主控開關和外置示教器掛鉤，布局簡單而不單一，完全滿足比賽和實訓條件。
四、機器人運動控制器
1.CPU:1.66 GHz；
2.圖像接口：VGA 接口；
3.人機交互接口：eHMI 接口 KB/MS 接口；
4.通信接口：2路 USB、2路 LAN 接口、1路 RS232 接口、1路 RS485、1路 CAN、1路 gLink、1路 MPG；
5.軸接口：8 軸脈沖/模擬量控制；
6.本地 IO：20 路數字輸出/16 路數字輸入、4路模擬量輸出/4 路模擬量輸入、4路 PWM 輸出；
7.額定電源：DC24V±10%
8.額定電流：≥3A
9.工作溫度：0-55℃
10.CE：工業 3 級標準
五、伺服驅動器
1.額定電壓：120/240VAC±10%；
2.頻率：50/60Hz；
3.120/240VAC：?jiǎn)蜗啵?br /> 4.連續電流：5A；
5.線路保險：10A；
6.耐受電壓：1500VAC(2121VDC)；
7.PWM 頻率：16KHz；
8.STO 電源：24±10%VDC；
六、可編程邏輯控制器
1.用戶存儲器：100KB 工作存儲器，4MB 裝載存儲器，可用 SD 卡擴展；
2.板載數字 I/O：≥14 點輸入/10 點輸出；
3.板載模擬 I/O：≥2 點輸入/2 點輸出；
4.過程影像大?。?ge;1024 字節輸入，1024 字節輸出；
5.高速計數器：共 6 個，單相：3 個 100KHZ 以及 3 個 30KHZ 的時鐘頻率；
6.脈沖輸出：本體 2 路且 CPU 為晶體管輸出；
7.網口：2 個；
8.類型：以太網；
9.數據傳輸：10/100Mbs；
10.PLC 直流電壓：24V；
11.PLC 額定電流：5A；
12.電流范圍：0～5A。
七、人機交互系統（HMI）
1.液晶屏：≥10.2×TFT 顯示；
2.背光：LED；
3.分辨率：≥1024×600；
4.顯示亮度：300cd/m2；
5.觸摸屏：電阻式；
6.額定電壓：24V DC；
7.額定功率：≤5.5W；
8.內存：≥128M ；
9.系統儲存：128M；
八、在線監控系統
具備現場實時監控功能；
1.呈像顏色:彩色；
2.焦距:4mm ；
3.焦段:廣角；
4.清晰度:720p；
5.內存：可擴展；
6.范圍：水平旋轉 340°；垂直向上 105°、向下 15°。
7.支持網線、Wi-Fi 連接。
九、編程工作站：
1.CPU：≥i5；
2.內存：≥4GB；
3.硬盤：≥1T；
4.顯示器：≥21.5 英寸。
十、供氣系統：
工作站配置知名品牌無油靜音氣泵，排量大，噪音低。
1．氣泵輸出壓力：≥7Bar；
2．流量：≥102L/min；
3.儲氣罐容量：≥9L；
4.噪音量：≤66dB；
5．壓縮機：220V/50Hz、0.55kW。
十一、配套工具：
1.扭矩扳手： 10.6-1.88 N.M，鉻釩合金鋼；
2.同步帶張緊儀：張力值：0.01-99900N，頻率：10-5000Hz；
3.萬用表：數顯式，具有自動恢復保險絲保護，具有金屬抗干擾遮罩、自動關機、短路蜂鳴、短路燈知識、電池低壓指示等功能；
4.開口扳手：5.5-7mm，8-10mm；
5.活動扳手：200mm；
6.斜口鉗： 6 寸；
7.內六角扳手：9 件套；
8.剝線鉗：剝線范圍：0.8-2.6mm；
9.尖嘴鉗：6 寸；
10.螺絲刀：2 件套；
11.壓線鉗：壓接范圍 0.08-10.0mm2。
十二、其他參數：
1.工作電源： 220V±10% 50Hz；
2.實驗臺直流電源：24VDC；
3.操作臺外形尺寸：≥1700*900*1700mm；
4.電氣柜外形尺寸：≥880*460*1670mm；
5.工作環境：溫度-10℃～40℃ ，相對濕度≤85%（25℃）；
6.安全保護：具有漏電壓、漏電流保護，安全符合國家標準；
7.照明光源類型：LED。
十三、實訓項目
1.機械的裝配與調整能力
2.電氣系統的安裝與調試能力
3.氣動系統的安裝與調試能力
4.機電一體化設備的控制程序的編寫能力
5.設置故障與排除故障的能力
6.機器人裝配與調試的能力
