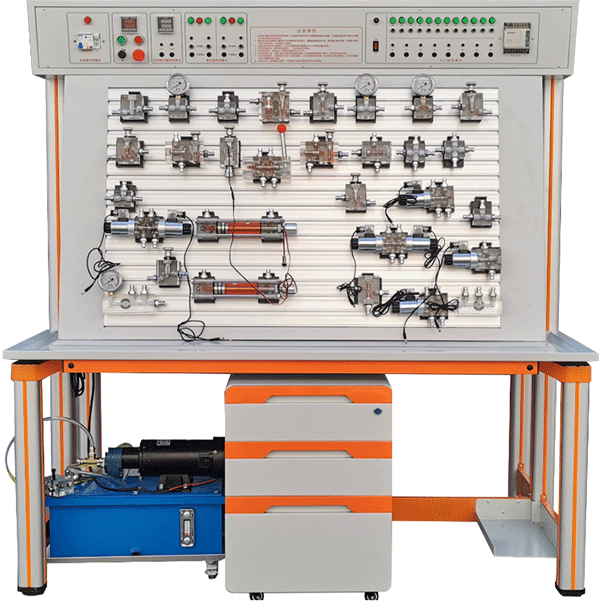

LGY-YQ09型 液壓與氣壓傳動綜合實驗實訓工作臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
液壓與氣壓傳動綜合實驗實訓工作臺滿足學生對機械設備的理論學習與實踐訓練。能實現對設備的結構、電路、液壓、氣動原理的全面學習，通過系統訓練提升學生設備安裝與調試檢修技能，能夠滿足中職校技能競賽選拔優秀選手的需要。
雙面透明液壓氣動PLC控制實驗臺,液壓氣動PLC控制綜合實訓裝置,透明液壓PLC控制教學實訓裝置,氣動PLC控制教學實驗臺,液壓與氣動實訓室主要承擔機電技術應用、電氣技術應用專業和機電一體化專業等相關專業的《液壓與氣壓傳動》與《機械知識》等課程的實訓教學任務。該實訓室能讓學生很好地理解和掌握液壓與氣動元件結構、形狀、作用和工作原理方面的知識，掌握常用的液壓回路作用、工作原理及安裝調試方法。還可以完成壓力控制回路實訓、速度調節回路實訓、方向控制回路實訓、雙缸工作控制回路實訓、各種液壓元件的性能實訓、PLC控制的液壓氣動基本回路實訓等三大類18種液壓氣動實訓項目。通過這些實訓項目實現了理論教學與實踐教學的有機結合，提高了學生的學習興趣及動手能力，培養了學生的學習能力、實踐能力、創造能力及應用能力，為將來從事與機械相關的制造、維修等工作打下良好的基礎。
一、概述
該實驗臺所有的透明液壓元件均采用進口透明有機玻璃材料應現代加工工藝制作而成，可清晰直觀的觀察和了解到液壓元件的內部結構原理及液壓傳動回路的工作過程。該系統既可對單個液壓元件的結構、工作原理及性能進行教學，也可以對常見基本回路的實驗演示學習，同時也可以進行液壓系統的課程設計和畢業設計。
二、主要特點
1.實驗臺結構：主體70*70mm特制鋁型材制作，表面氧化工藝處理美觀大方，桌面由整塊鋼板制作并預留漏油槽，堅固耐用且清潔方便；為適應可擴展實驗的需要，特提供超大面板(鋁質"T"型面板尺寸 ) 可供兩組同學進行各自的實驗。
2.閥體材料：日本進口旭化成（PMMA 80N）光學級注塑級PMMA有機玻璃加工制成，外形尺寸和實物相當，該材料透光率93% 耐溫:-30+70度 標準:SGS/ROHS環保認證角度:15，優良的耐熱性，力學強度好，耐侯性、耐化學藥品性能好；無化工污染環境使用十年至二十年的時間不會發黃、龜裂、變形；方便師生清晰的觀察到液壓傳動裝置的內部構造和油路。
3．電磁閥：根據電磁閥使用的特性，（電磁閥隨著工作時間的延長，溫度會逐漸升高，造成由有機玻璃制成的透明閥體產生熱效應及久而久之造成的材料局部物理特性發生改變?cè)斐尚孤┑默F(xiàn)象）海川公司的技術部設計了獨特的散熱模塊，將閥體發熱部分的溫度控制在60度以內，進而避免了由此造成的泄漏事件。
4.插接方式：閉合式防漏快插接頭采用JB/ZQ4434-86生產標準的 雙開閉式液壓快速接頭（碳鋼鍍鉻），承壓范圍5000PSI,密封圈材料為丁腈橡膠ＮＢＲ,耐壓溫度范圍-20℃到+120℃，密封情好，使用壽命長，在實驗回路的組裝過程中更簡便、快捷、清潔、干凈。
5.元件模塊化 ：各液壓元件成獨立模塊，配有方便安裝的底板，可以隨意在"T"型槽式鋁合金型材板上組建各種實驗回路，操件快捷簡單。
6．可擴展實驗：在保證設備穩定的情況下提供極強的可擴展性，大鋁合金面板組裝平臺為擴展提供了必要的硬件基礎。
該設備適應現代實驗教學的先進性 開放性和可擴展性三個層次的實驗教學要求。充分體現該設備的機電一體化教學的多功用性。
A．在保證現有實驗的前提下還可進行氣動硬件的搭接，進行相應的氣動實驗；
B．在硬件支撐下還可實現送料機構、機械手抓取機構、挖掘機機構等擴展實驗。
7．易維護 易維護設計，維護檢修工作量小，脫油前和脫油后元件分開放置、并設有回油盤可對資源進行回收實現二次利用。因?yàn)楠?dú)特的防護和易維護設計，需維護的器件特別少且易于維護，運行狀態下可以方便簡單地維護，整機維護一次最多不超過1小時，工作量極小，且不需要經常維護。極大地提高了系統的靈活性 先進性、安全性、穩定性、可管理性以及可擴展性的全面要求
8.系統安全性能：液壓元件的最大承受壓力為1.2Mpa,額定工作壓力為0.8Mpa，是安全的低壓實驗系統。電源帶漏電保護，漏電（漏地電流超30mA自動斷電），缺相，自動斷開總電源，控制電路均為24V直流安全電壓
9.控制多元化： PLC控制 、繼電器控制 、時間繼電器控制、手動控制等
三、技術性能
1、輸入電源：單相三線制～220V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%
3、裝置容量：＜1.5KVA
4、外形尺寸：1600mm×550mm×1760mm
四、實驗內容
1、液壓原理基礎實驗
2、可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式
（1）PLC的指令編程，梯形圖編程的學習
（2）PLC編程軟件的學習及使用
（3）PLC與計算機的通訊，在線調試、監控
（4）PLC對液壓傳動控制的優化
