LG-ZN680型 工業機器人
品牌：理工偉業 咨詢電話：010-82827827 82827835

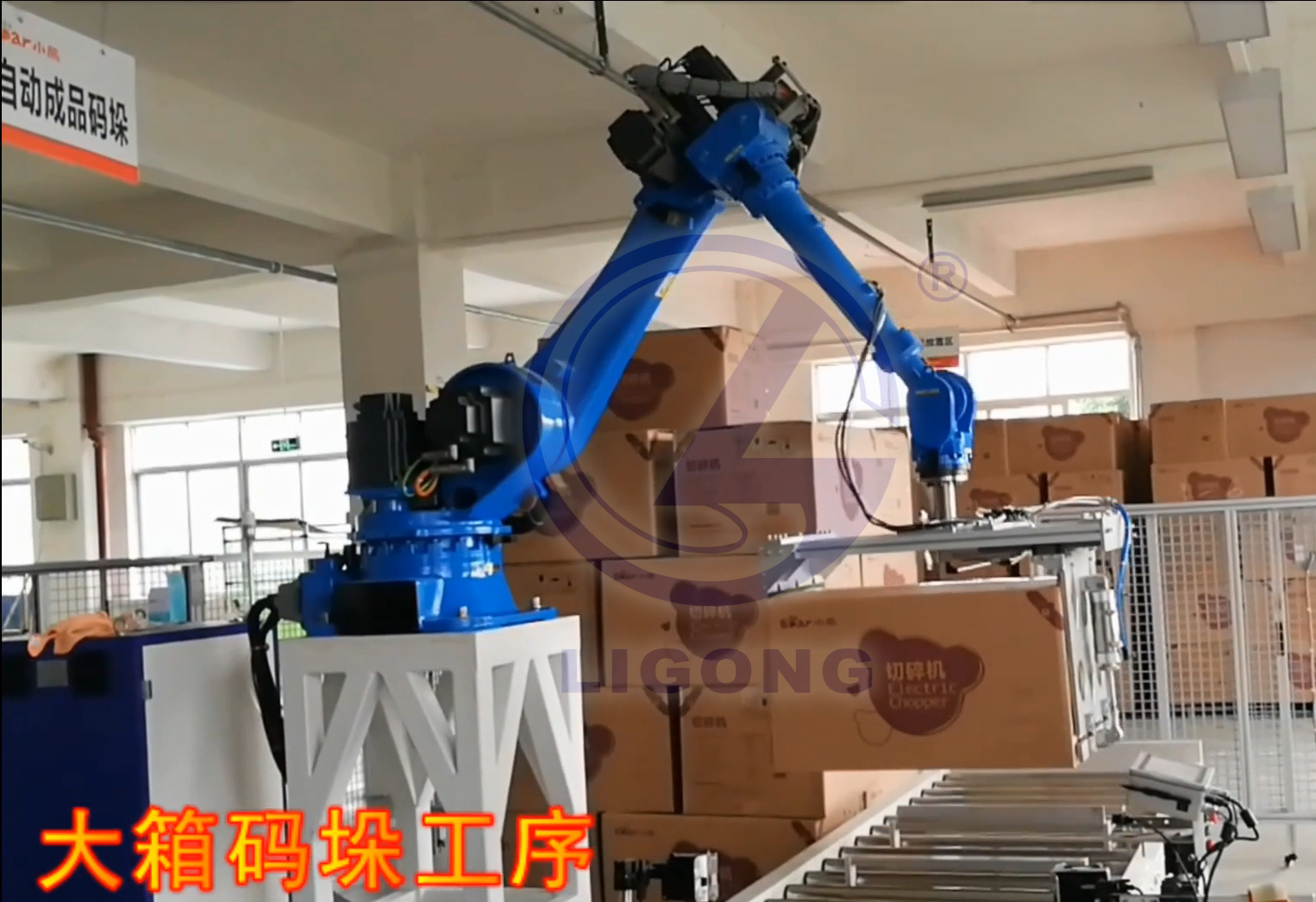

LG-ZN680型 工業機器人是公司*新推出的一款通用型中大負載六軸機器人，在研發設計初始即考慮多種使用工況，如搬運、焊接、打磨、去毛刺等，性能達到同類產品先進水平。

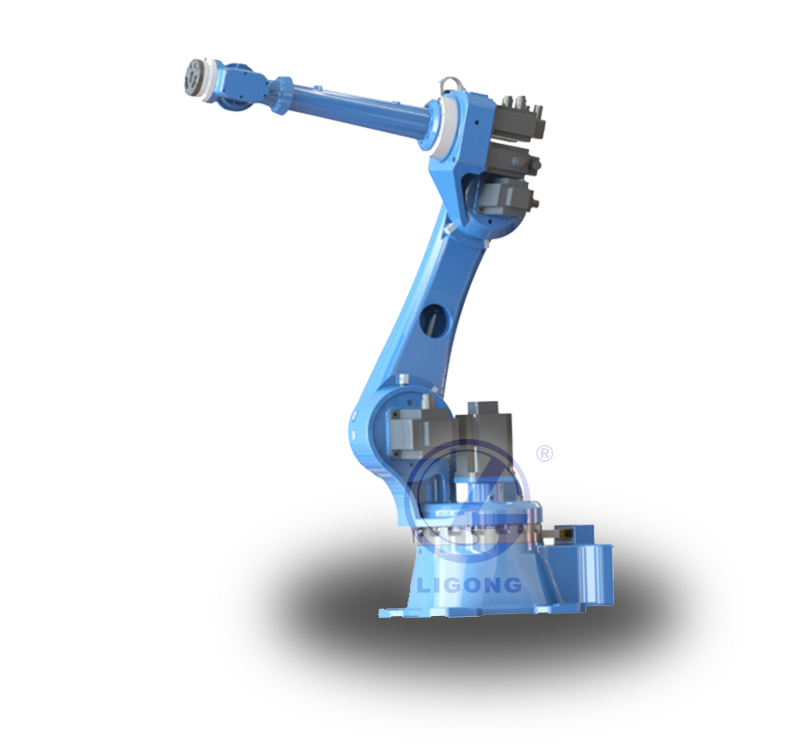

工業機器人本體
一、產品特點
1、高剛度高速度，LG-ZN680型 工業機器人設計采用有限元分析盡心力學分析，結合公司豐富的機器人設計經驗，鑄就LG-ZN680型 工業機器人優異的結構剛度；同時優化電機選型和減速比配置，整機末端合成速度*高達到4m/s。
2、高精度，為滿足焊接、打磨、去毛刺等對軌跡精度有嚴格要求的工作，LG-ZN680型 工業機器人傳動系統經過精心設計和嚴格工藝組裝，盡可能消除傳動系統傳動誤差，重復定位精度達到±0.07mm，為國內還同類產品先進水平。
3、工作范圍寬廣靈活，各軸運動范圍大，臂展2200mm，可以覆蓋眾多工作場景，手腕結構緊湊，可以在狹窄空間內靈活轉動。
4、高負載，四五六軸負載余量達到25%，免除夾具設計時緊張的重量控制，給設計留下更多空間，在某些情況下盡可作為100kg負載機器人使用。同時富余的安全余量意味著更高安全系數與更長使用壽命。
5、高防護，手臂防護等級達到IP65，杜絕灰塵、廢屑、液體污染，適用于打磨、去毛刺等惡劣工況，提供持續穩定的生產力，降低維護保養成本，為您創造更多價值。
二、技術參數

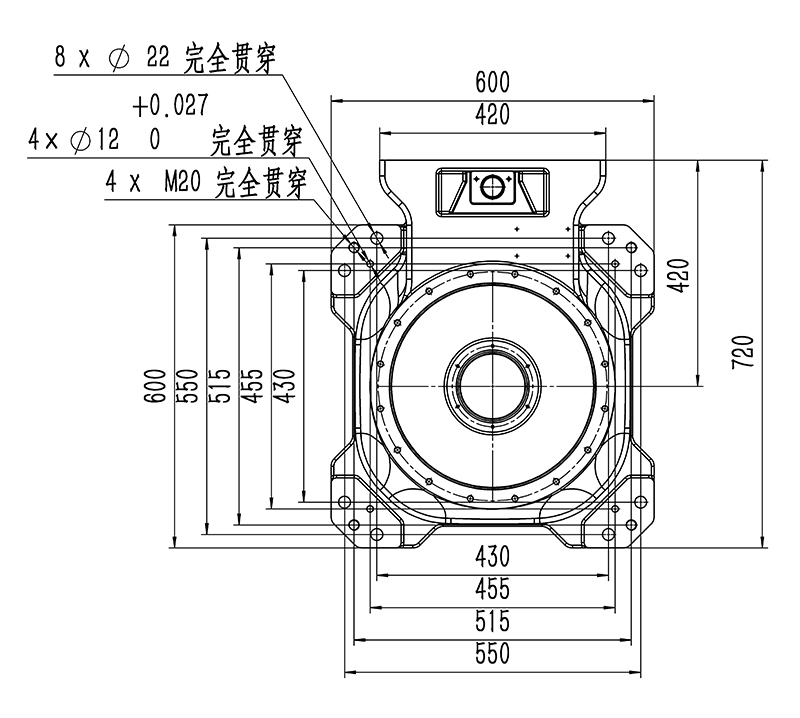

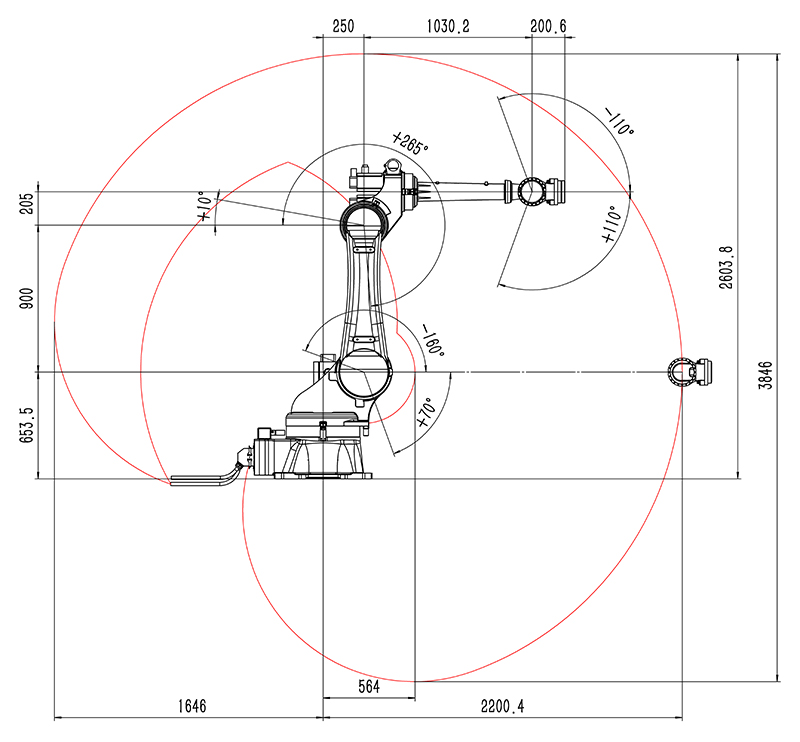

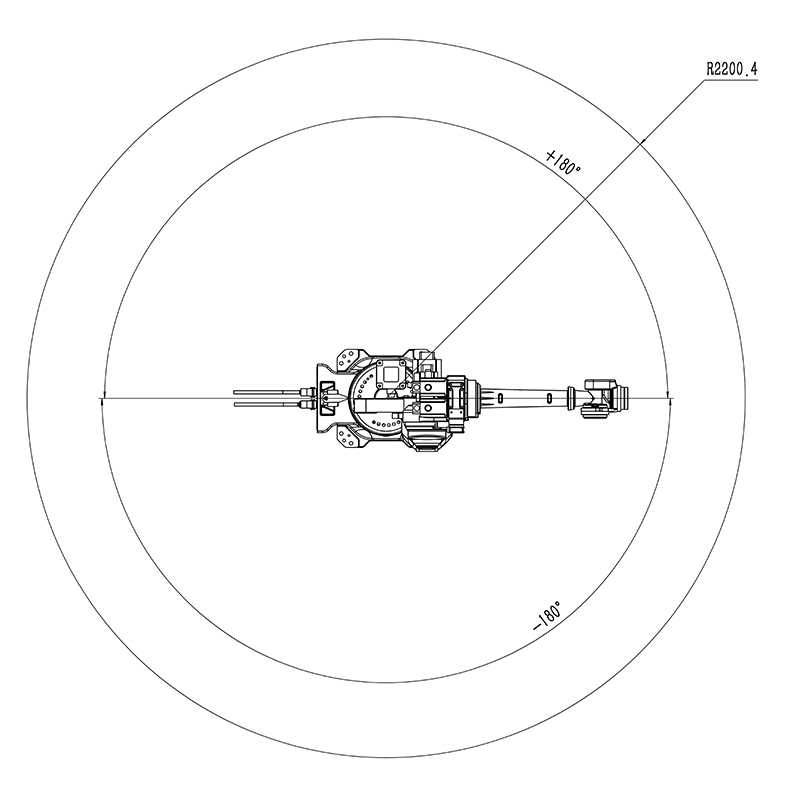

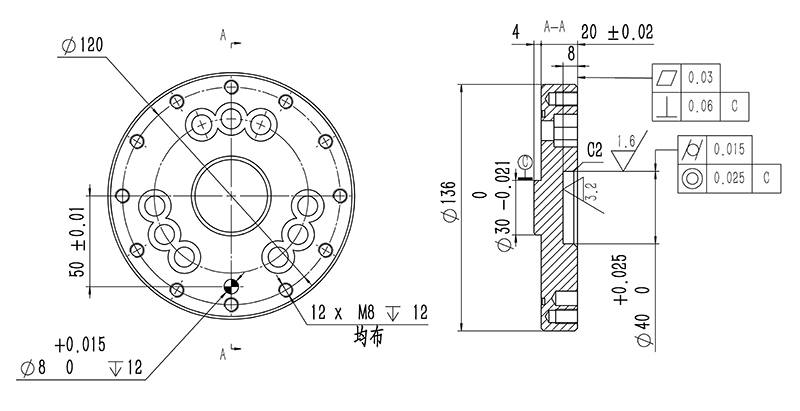

三、工業機器人參數圖
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實訓臺 考核裝置 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 實訓鑒定 自控實訓 數控軟件 實驗系統 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 職教設備 PLC控制 PLC技術 PLC實驗 變頻調速
工業機器人本體
1、高剛度高速度，LG-ZN680型 工業機器人設計采用有限元分析盡心力學分析，結合公司豐富的機器人設計經驗，鑄就LG-ZN680型 工業機器人優異的結構剛度；同時優化電機選型和減速比配置，整機末端合成速度*高達到4m/s。
2、高精度，為滿足焊接、打磨、去毛刺等對軌跡精度有嚴格要求的工作，LG-ZN680型 工業機器人傳動系統經過精心設計和嚴格工藝組裝，盡可能消除傳動系統傳動誤差，重復定位精度達到±0.07mm，為國內還同類產品先進水平。
3、工作范圍寬廣靈活，各軸運動范圍大，臂展2200mm，可以覆蓋眾多工作場景，手腕結構緊湊，可以在狹窄空間內靈活轉動。
4、高負載，四五六軸負載余量達到25%，免除夾具設計時緊張的重量控制，給設計留下更多空間，在某些情況下盡可作為100kg負載機器人使用。同時富余的安全余量意味著更高安全系數與更長使用壽命。
5、高防護，手臂防護等級達到IP65，杜絕灰塵、廢屑、液體污染，適用于打磨、去毛刺等惡劣工況，提供持續穩定的生產力，降低維護保養成本，為您創造更多價值。
二、技術參數
| 工業機器人 | LG-ZN680 | |
| 自由度 | 6 | |
| 額定負載 | 80Kg | |
| *大工作半徑 | 2200.4mm | |
| 重復定位精度 | ±0.07mm | |
| 運動范圍 | J1 | ±180° |
| J2 | -160°/70° | |
| J3 | +10°/265° | |
| J4 | ±360° | |
| J5 | ±110° | |
| J6 | ±360° | |
| 額定速度 | J1 | 85°/s,1.48rad/s |
| J2 | 85°/s,1.48rad/s | |
| J3 | 104°/s,1.81rad/s | |
| J4 | 177°/s,3.08rad/s | |
| J5 | 155°/s,2.7rad/s | |
| J6 | 187°/s,3.26rad/s | |
| *高速度 | J1 | 127.5°/s,2.22rad/s |
| J2 | 127.5°/s,2.22rad/s | |
| J3 | 104°/s,1.81rad/s | |
| J4 | 177°/s,3.08rad/s | |
| J5 | 155°/s,2.7rad/s | |
| J6 | 187°/s,3.26rad/s | |
| 容許慣性矩 | J6 | 25kg㎡ |
| J5 | 32.7kg㎡ | |
| J4 | 32.7kg㎡ | |
| 容許扭矩 | J6 | 330Nm |
| J5 | 340Nm | |
| J4 | 400Nm | |
| 適用環境 | 溫度 | 0～45° |
| 濕度 | 20%～80% | |
| 其他 | 避免與易燃易爆或腐蝕性氣體、液體接觸，遠離電子噪聲源（等離子） | |
| 示教器線纜長度 | 8米 | |
| 本體-柜體連接線長度 | 8米 | |
| I/O參數 | 數字量：32輸入，31輸出（控制柜故障指示燈輸出占用1） | |
| 電源容量 | 7.5kVA | |
| 額定功率 | 6kW | |
|
額定電壓 |
3相AC380V | |
| 額定電流 | 10.8A | |
| 本體防護等級 | IP54/IP65（手腕） | |
| 安裝方式 | 地面安裝 | |
| 本體重量 | 722kg | |
| 控制柜防護等級 | IP53 | |
| 控制柜尺寸 | 700mm（寬）×500mm（厚）×1300mm（高）-立式 | |
| 控制柜重量 | 180KG | |
