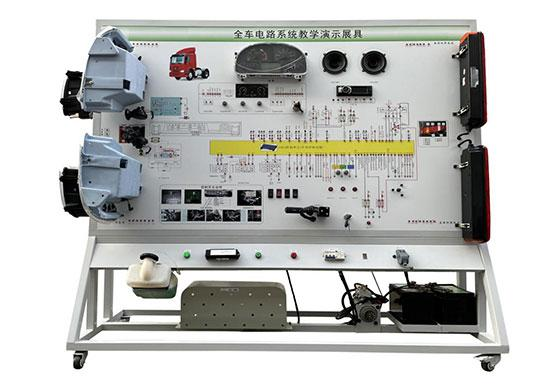

LGQ-DQZZ1167N型 豪沃重汽ZZ1167N全車電器電路綜合實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介
LGQ-DQZZ1167N型 豪沃重汽ZZ1167N全車電器電路綜合實訓臺以豪沃全車電器實物為基礎，展示全車電器系統的結構組成和工作過程。適用于中高等職業技術院校，普通教育類學院和汽車培訓機構。能夠滿足各類院校對豪沃全車電器系統的理論和實踐相結合的教學需要。本實訓臺功能齊全、操作方便、安全可靠。
二、結構組成
1、汽車部件包含：燈光系統、儀表系統、起動系統、充電系統、轉向信號系統、喇叭、空調系統、室內燈系統、門控燈、雨刮系統、音響系統等。
2、設備臺架包含：一體式設備框架，數據檢測區，實物安裝區、設備故障設置區、工作臺、一體式工具箱、充電驅動電機、蓄電池、電源總開關等組成。配套設備使用說明，實訓指導資料、產品合格證、保修卡。
三、實訓項目：
1、燈光系統零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓
2、儀表系統零部件認知、結構組成、線路測量故障診斷與排除、、拆裝等實訓
3、起動系統零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓、
4、充電系統零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓
5、信號及喇叭零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓
6、雨刮系統零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓
7、音響系統零部件認知、結構組成、線路測量、故障診斷與排除、拆裝等實訓
四、功能特點：
1、動態運行功能：操作各個系統開關，各個系統均可正常工作，包含所有全車電器及電控系統。各單元可以獨立或整體工作，控制各個系統的故障開關可實現各個系統的故障設置，使真實的故障再現，提供考核操作。
2、顯示功能：儀表顯示單元，實時顯示發動機的各項數據，包含燃油顯示、氣壓顯示，發電機的充電顯示等。LED燈實時顯示執行器的工作狀態。
3、檢測功能：檢測控制臺面板上,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子 測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
4、故障設置功能：故障設置系統，在臺架的隱秘處，設有故障設置系統，根據設備實際運行的特點，設置多個故障點，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。
5、識圖功能：控制面板采用優質鋁塑板為面板，面板繪有高清晰度系統彩色電路原理圖（與原廠電路圖相對應）， 為學員提供汽車電路的識圖、讀圖、畫圖的學習過程。
6、安全防護功能：蓄電池與電器用電設備之間安裝總電源開關，在臺架不使用時，斷開開關，可以保護設備和蓄電池。
五、產品工藝
1、臺架底座采用優質鋼材焊接而成，外形經過酸洗處理，再經過高溫噴涂，使其表面光滑亮麗，耐油污，易清潔。
2、上箱采用鋼板激光切割，板金折彎工藝，開口整齊、無毛邊，表面無焊點。背部為三開門設計，可以全部打開，方便維修維護。
3、大面積工作臺，臺面為2040*300mm，可以放置教學資料，測量工具、診斷設備等。
4、工具箱為工作臺下面，帶有鑰匙可上鎖，方便檢修工具管理。
5、驅動電機為220V電源，用來驅動發電機，完成充電系統的實訓科目，帶有漏電保護器，保證教學安全。
★6、直流電機用于驅動發動機轉速信號裝置，來模擬發動機的轉速。轉速調節采用自主研發方波控制（100mm*56mm），轉速調整方便快速。
7、設備腳輪方便移動，并能隨時鎖止，保證教學安全。
六、技術參數
1、外形尺寸：2040mm×750mm×1900mm（長×寬×高）；
2、使用車型：豪沃
3、動力電源：220V交流電壓；
4、工作電壓：24V直流電壓；
5、工作溫度：-50℃～50℃；
6、電 機: 380/1.5KW
7、顏 色：解放藍
8、蓄電池：60AH/12V（2塊）
