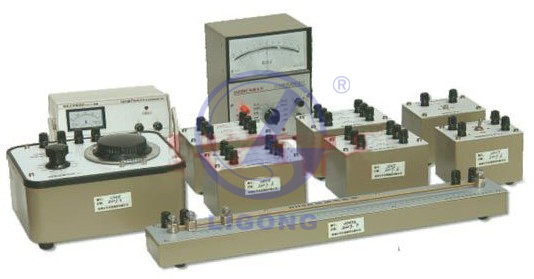

LG6105 組裝式雙臂電橋
品牌：理工偉業 咨詢電話：010-82827827 82827835
用惠斯頓電橋測量中等電阻時, 忽略了導線電阻和接觸電阻的影響, 但在測量1Ω以下的低電阻時, 各引線的電阻和端點的接觸電阻相對被測電阻來說不可忽略, 一般情況下, 附加電阻約為10-5～10-2Ω. 為避免附加電阻的影響, 本實驗引入了四端引線法, 組成了雙臂電橋(又稱為開爾文電橋), 是一種常用的測量低電阻的方法, 已廣泛的應用于科技測量中.
一、可完成的實驗
? 了解四端引線法的意義及雙臂電橋的結構;
? 學習使用雙臂電橋測量低電阻;
? 學習測量導體的電阻率.
二、主要技術性能及特點
? 橋臂電阻: R1、R2、R3、R4, 阻值100Ω、1KΩ、10KΩ, 精度:0.02%.
? 可變標準電阻: RN有C1、P1、P2、C2四個引出端, 由10×0.01 +10×0.001Ω組成.
其中10×0.001Ω是一個100分度的劃線盤, 分辨率為0.0001Ω.
? 電源:1.5V輸出, 隨負載阻抗的變化而不同, *大電流1.5A, 由指針式2A電流表指示輸出電流大小.
? 電流換向開關, 具有正向接通、反向接通、斷三檔功能.
? 檢流計開關, 用于控制檢流計的通和斷.
? 檢流計, 用于指示電橋是否平衡, 靈敏度可調. 在測量0.01～11Ω范圍內, 在規定的電壓下, 當被測量電阻變化允許一個極限誤差時, 指零儀的偏轉大于等于一個分格, 就能滿足測量準確度的要求. 靈敏度不要過高, 否則不易平衡.
? 被測電阻, 四端接法, 配有不同的金屬試材, 并帶有長度指示, 可用于測量金屬的電阻率.
? 總有效量程:0.0001～11Ω, 量程可以自由設置
? 負載穩定性:優于1×10-3
? 輸出設有短路和過流保護電路, 輸出電流*大為0.2A
出場價 LG6105 ￥6740.00元
