LG4502 RLC實驗箱/LG4503 RLC試驗儀
品牌：理工偉業 咨詢電話：010-82827827 82827835
采用開放式實驗設計, 與示波器相配套可以開展RC、RL、RLC暫態特性實驗, RC、RL、RLC穩態特性實驗, RLC串聯、并聯電路的測量與分析, 電感量、電容量的測量, 交流信號的整流、濾波實驗; 可根據教學需要和學時情況安排成設計性實驗或者綜合性實驗. 是學習研究基礎元件RLC工作原理及所組成的一階電路、二階電路對階躍波響應、正弦波響應過程. 儀器采用開放式接線模式, 增強學生動手能力和感性認識. 本實驗儀需另配示波器.
一、可完成的實驗
? 觀測RC和RL串聯電路的幅頻特性和相頻特性
? 了解RLC串聯、并聯電路的相頻特性和幅頻特性
? 觀察和研究RLC電路的串聯諧振和并聯諧振現象

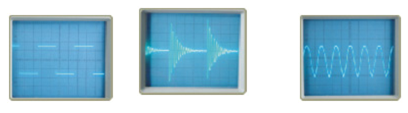

? 觀察RC和RL電路的暫態過程, 理解時間常數t的意義
? 觀察RLC串聯電路的暫態過程及其阻尼振蕩規律
? 了解和熟悉半波整流和橋式整流電路以及RC低通濾波電路的性
二、主要技術性能及特點
? 信號源: 直流、正弦波、方波;
頻率范圍: 正弦波50Hz～100kHz; 方波50Hz～1kHz;
幅度調節范圍: 正弦波、方波0～6Vp-p; 直流2～8V;
? 電阻箱:1Ω～100kΩ, *小步進1Ω, 精度1%;
電容箱:0.0001～1μF, *小步進0.0001μF, 精度2%;
電感箱:1～110mH, *小步進1mH, 精度2%;
? 整流用二極管四只, 濾波用大電容二只.
出廠價:
LG4502 RLC實驗箱 ￥2300.00元
LG4503 RLC試驗儀 ￥6310.00元 不含示波器
LG4503A RLC試驗儀 ￥10370.00元 含USB接口, 不含計算機、示波器
