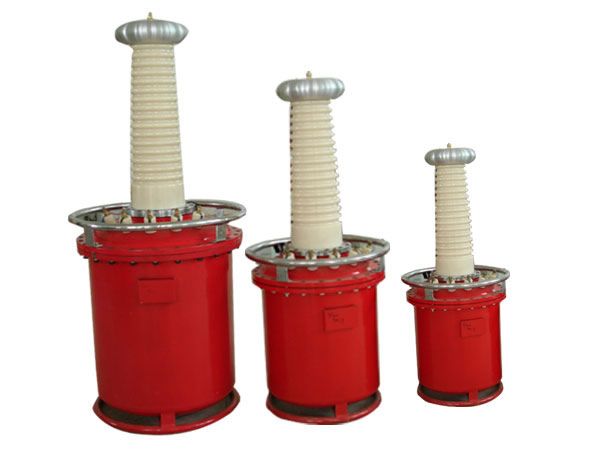

LG-YDQ系列 充氣式高壓試驗變壓器
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、功能特點
●LG-YDQ系列 充氣式高壓試驗變壓器是在油浸式試驗變壓器的基礎上而設計生產的。SF6氣體具有良好的電氣絕緣性能及優異的滅弧性能，其耐壓強度為同一壓力下氮氣的2.5倍。在0.25MPa下與油的擊穿電壓相等，在0.45MPa壓力下是油的擊穿電壓的2倍，是一種優于油的新一代超高壓絕緣介質材料。
●體積小、重量輕、不受氣候變化影響、電暈小、現場搬運無需靜止可使用，使用壽命長、免維修等特點。
●于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電氣元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。
二、主要技術參數
|
型號規格
|
容量KVA
|
低壓輸入
|
交流高壓輸出
|
直流高壓輸出 kV
|
變 比
|
||
|
電壓 V
|
電流 A
|
電壓 kV
|
電流 mA
|
||||
|
YDQ -5/50
|
5
|
200
|
25
|
50
|
100
|
70
|
500
|
|
YDQ -10/50
|
10
|
200
|
50
|
50
|
200
|
70
|
500
|
|
YDQ 20/50
|
20
|
400
|
50
|
50
|
400
|
70
|
500
|
|
YDQ -30/50
|
30
|
400
|
75
|
50
|
600
|
70
|
500
|
|
YDQ -50/50
|
50
|
400
|
125
|
50
|
1000
|
70
|
500
|
|
YDQ -100/50
|
100
|
400
|
250 |
50
|
2000
|
70
|
500
|
|
YDQ -150/50
|
150
|
400
|
375
|
50
|
3000
|
70
|
500
|
|
YDQ -200/50
|
200
|
400
|
500
|
50
|
4000
|
70
|
500
|
|
YDQ -5/100
|
5
|
200
|
25
|
100
|
50
|
140
|
1000
|
|
YDQ -10/100
|
10
|
200
|
50
|
100
|
100
|
140
|
1000
|
|
YDQ -20/100
|
20
|
400
|
50
|
100
|
200
|
140
|
1000
|
|
YDQ -30/100
|
30
|
400
|
75
|
100
|
300
|
140
|
1000
|
|
YDQ -50/100
|
50
|
400
|
125
|
100
|
500
|
140
|
1000
|
|
YDQ -100/100
|
100
|
400
|
250 |
100
|
1000
|
140
|
1000
|
|
YDQ -150/100
|
150
|
400
|
375
|
100
|
1000
|
140
|
1000
|
|
YDQ -200/100
|
200
|
400
|
500
|
100
|
1000
|
140
|
1000
|
|
YDQ -20/150
|
20
|
400
|
50
|
150
|
133
|
210
|
1000
|
|
YDQ -30/150
|
30
|
400
|
75
|
150
|
200
|
210
|
1000
|
|
YDQ -50/150
|
50
|
400
|
125
|
150
|
333
|
210
|
1000
|
|
YDQ -100/150
|
100
|
400
|
250 |
150
|
666
|
210
|
1000
|
|
YDQ -150/150
|
150
|
400
|
375
|
150
|
1000
|
210
|
1000
|
|
YDQ -50/200
|
50
|
400
|
125
|
200
|
250
|
|
1000
|
|
YDQ -100/200
|
100
|
400
|
250
|
200
|
500
|
|
1000
|
|
YDQ -200/200
|
200
|
400
|
500
|
200
|
1000
|
|
1000
|
|
YDQ -50/300
|
50
|
400
|
125
|
300
|
166
|
|
1000
|
|
YDQ -100/300
|
100
|
400
|
250
|
300
|
333
|
|
1000
|
|
YDQ -200/300
|
200
|
400
|
500
|
300
|
666
|
|
1000
|
|
YDQ -300/300
|
300
|
400
|
750
|
300
|
1000
|
|
1000
|
