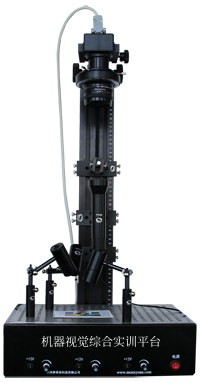

LG-JQS01型 機器視覺綜合實訓平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
機器視覺技術綜合了光學、電子、機械、計算機軟硬件等方面技術，涉及到計算機、圖像處理、模式識別、人工智能、信號處理、光機電一體化等多個領域。機器視覺方法檢測具有非接觸、速度快、精度高等優點，特別適用于在線的工業品檢測。線陣CCD、面陣CCD和CMOS都在本實驗儀中都得到利用，可以充分挖掘?qū)W生的潛能，拓寬學生的知識面?？砷_設光電、測控、機械、自動化專業的本科實驗教學課程，也可做為相關高職專業學生的實訓課程。
二、主要技術參數
1. 線陣CCD傳感器：TCD1206D，有效像元數：2160；像元尺寸：14μm×14μm，相鄰像元中心距14μm；
2. 面陣CCD傳感器：有效像元數：768(水平)×576(垂直)；電子快門：1/50～1/80,000秒，自動連續調整；
3. CMOS傳感器：感光面積：4.9mm×3.7mm；信噪比：大于48dB (AGC OFF)；快門速度：1/50(1/60)～1/100，000秒；
4. 面陣圖像采集卡：分辨率：8bit 黑白、彩色8bit×3采集；
5. 線陣數據采集卡：8位分辨率，USB2.0方式，采集速度不低于5MHz的高速數據采集系統；
6. 光源：白色LED遠心照明光源；白色環形LED光源；紅色環形LED光源；LED反射光源；
7. 成像物鏡：線陣CCD相機鏡頭：焦距：50mm ；相對孔徑：2；CMOS相機鏡頭：CS/C；焦距：3.5-8mm；視角：81.9-35；尺寸：Φ32×50；
三、實驗內容
1. 根據不同待測物的特征，分析適用的照明方式：
2. 利用線陣CCD相機對物體的尺寸測量實驗；
3. 利用線陣CCD相機對物體的角度測量實驗；
4. 利用線陣CCD相機對物體掃描實驗；
5. 面陣CCD和CMOS相機用于邊緣與輪廓檢測實驗；
6. 面陣CCD和CMOS相機顏色識別與變換實驗；
7. 面陣CCD和CMOS相機對物體尺寸測量實驗；
8. 面陣CCD和CMOS相機對投影與差影圖像分析實驗；
四、配套文件資料
1、實驗指導書1本；
2、實驗軟件1套；
