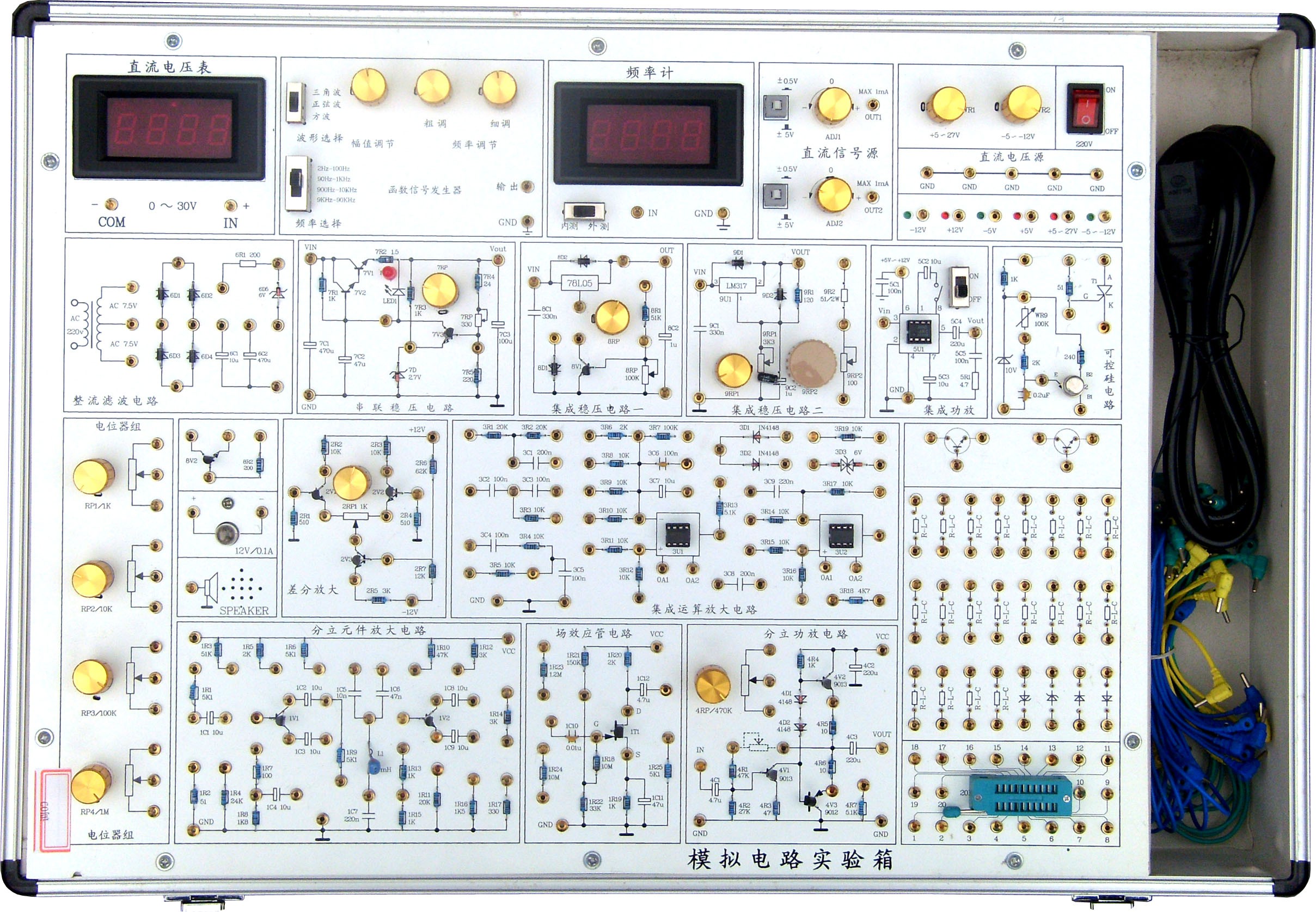

LG-DL08型 電路原理與模擬電路綜合實驗箱
品牌：理工偉業 咨詢電話：010-82827827 82827835
LG-DL08型 電路原理與模擬電路綜合實驗箱是根據最新的《高等工業學校電子技術基礎》教學大綱中確定的教學實驗要求為基礎，汲取了眾多專業教師的教學經驗，并綜合了眾多同類產品的優點而設計的。它函蓋了《模擬電子技術基礎》課程全部實驗內容，也可完成《電路分析》課程的大部分實驗，既為初學者提供了驗證性實驗電路，又為課程設計提供了擴展平臺。
一、系統特點
1、擴展性強。實驗電路采用單元電路方式設計，單元電路即基本實驗電路，再外接其他元件為該電路參數，或與其他的單元電路組合，完成不同的實驗要求；配合擴展區，還可以完成電路分析課程的實驗。
2、實驗原理圖都印刷在實驗板表面，實驗電路由學生按照實驗原理圖進行搭建，既培養了學生的獨立思維能力及動手能力，也增強了該實驗箱的適用性、擴展性。
3、大部分元器件安裝在實驗板正面，增加了學生的感性認識；
4、實驗連線插孔采用疊插自鎖式鍍金插孔，通過焊接固定在實驗板上，不松動，不氧化，壽命長，連接可靠，維修方便、簡捷；
5、分立元件接插區，可接插電阻、電容、二極管、三極管，集成電路等，可進行課程設計實驗。
6、電源輸出均有過流保護，自動恢復功能。
7、實驗箱由一體型鉛合金型材制成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。
8、系統配有“電路設計與仿真軟件--Electronics.Workbench.Multisim.v9.0”。幫助學生在自行設計實驗電路時先進行仿真試驗，以提高設計成功率。
二、系統組成
1、電源：
（1）輸入：AC 220V±10%，50HZ
（2）輸出：DC：+5V，DC I≥1A
DC：-5V，DC I≥0.5A
DC：±12V，DC I≥0.2A
DC：-5V～-12V可調， I≥0.2A
DC：＋5V～＋27V可調，DC I≥0.2A
以上各路輸出均有過流保護，自動恢復功能；
AC V:7.5V×2；AC I≥0.15A
2、直流信號源： 雙路 –0.5V～＋0.5V；–5V～＋5V兩檔連續可調；
3、函數發生器：
（1）輸出頻率：2Hz～90KHz，分四檔；
（2）可輸出：方波：0～20V、三角波：0～15V、正弦波：0～10V
4、數字頻率計（0～300KHz）
5、數字直流電壓表（0～30V）
6、分立元件電路
（1）整流、濾波和串聯穩壓電路；
（2）單級放大電路；
（3）兩級阻容耦合放大電路；
（4）負反饋放大電路；
（5）射極跟隨器；
（6）差動放大電路；
（7）互補對稱功放電路；
（8）場效應管電路；
（9）可控硅電路；
（10）電阻、電容和二、三極管等組成；
（11）電位器組、12V燈泡、揚聲器。
7、集成模擬電路
（1）兩個獨立的運算放大器(741)；
（2）集成功放(LM386)；
（3）集成穩壓電路
8、分立元件接插區，
（1）提供20個阻容元件、2個三極管、4個二極管、穩壓管的接插座。
（2）提供1個20芯鎖緊插座。
（3）增加這樣做主要是為了上學生自行設計實驗電路，自行搭建電路，培養學生的實踐能力。
9、實驗箱尺寸：510mm*330mm*100mm(長*寬*高)
三、實驗項目
（一）模擬電路實驗
1、常用電子儀器使用練習、用萬用表測試二極管、三極管
2、單級放大電路
3、兩級放大電路
4、負反饋放大電路
5、射極跟隨器
6、差動放大電路
7、比例求和運算電路
8、積分與微分電路
9、波形發生電路
10、有源濾波器
11、電壓比較器
12、集成電路RC正弦波振蕩器
13、集成功率放大器
14、整流濾波與并聯穩壓電路
15、串聯穩壓電路
16、集成穩壓器
17、RC正弦波振蕩器
18、LC振蕩器及選頻放大器
19、電流/電壓轉換電路
20、電壓/頻率轉換電路
21、互補對稱功率放大器
22、波形變換電路
23、場效應管實驗
24、可控硅實驗電路
綜合實驗：
25、函數信號發生器的組裝與調試
26、溫度監測及控制電路
27、用運算放大器組成萬用電表的設計與調試
（二）電路分析實驗
1、線性與非線性元件的伏安特性。
2、典型電信號的觀察和測量（如電壓、電流等）。
3、RC一階電路的響應測試。
4、二階電路的響應測試。
5、RC選頻網絡特性測試。
6、R、L、C串聯諧振電路的研究。
7、R、L、C并聯諧振電路的研究。
8、雙口網絡測試。
9、微分電路研究
10、積分電路研究。
四、實驗室每人每套配置方案(二人為一組，一組用一張實驗桌)
1、LG-DL08型電路原理與模擬電路綜合實驗箱 必配 2臺。
2、示波器 自配 1臺。
3、萬用表 自配 1只。
4、實驗桌 自配 1張。
5、實驗椅 自配 2張。
