LGY-XN012A型太陽能光伏發電綜合實訓系統
品牌：理工偉業 咨詢電話：010-82827827 82827835

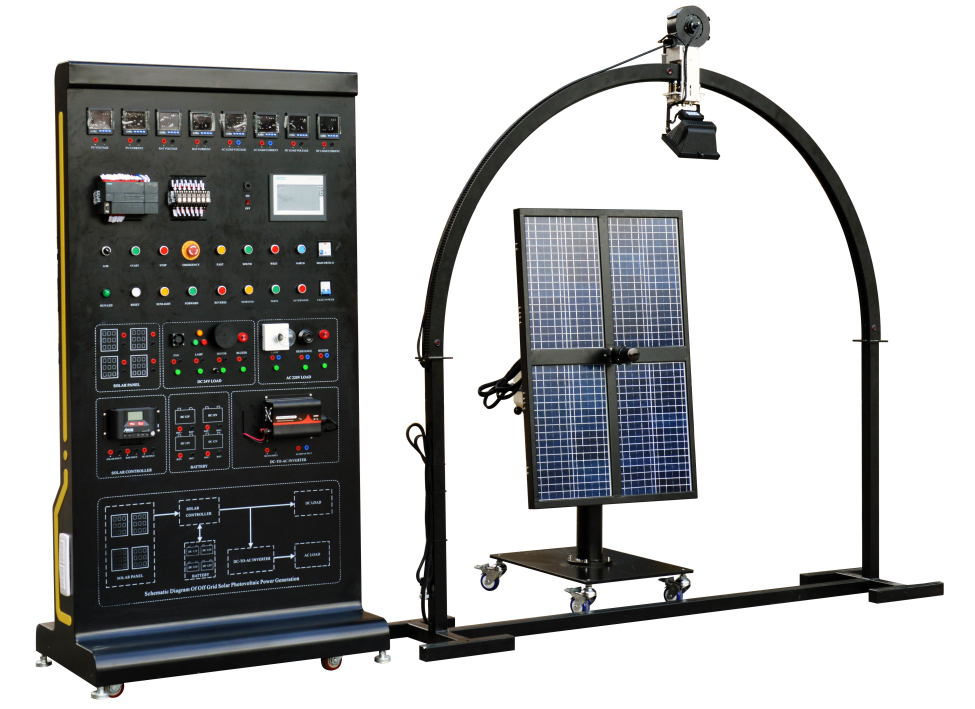

一、設備外觀
二、設備概述
實訓設備主要是針對職業院校實訓教學需求研制，幫助學生理解太陽能光伏發電原理，學習工程應用技能。太陽能光伏發電具有無枯竭、無公害、資源分配廣泛等優點。在太陽能路燈、太陽能草坪燈、太陽能庭院燈等以及通信和工業中應用的微波中繼站、光纜通信系統、水文觀測系統、氣象和地震臺站等中得到了廣泛的應用。
傳統的太陽能發電技術主要為太陽能電池板以固定的角度安放在地面上，這樣使太陽能電池板的轉換效率大大的降低。而我們根據太陽運動軌跡應用PLC控制系統、光學傳感器和直流電機系統實現了太陽能電池板的追日。使太陽能電池板始終與太陽入射光線成90°夾角，實現太陽能電池板的效率最大化。為了使學生能充分的學習新技術、了解當前新能源科技的發展前沿。我公司結合當前太陽能發展情況和未來的發展方向研制出了新型的太陽能發電設備：太陽能光伏發電綜合實訓系統。
本設備主要分為控制單元、太陽軌跡模擬單元兩大部分。
控制單元包括PLC控制系統、光學傳感器跟蹤系統、太陽能發電控制系統、數據監視系統和負載系統；太陽能軌跡模擬單元包括直流電機運動系統、太陽能發電系統。
三、技術參數
1、輸入電源：三相五線制AC 380V±10% 50HZ
2、輸入功率：1.5 kw
3、工作環境：
1） 溫度：-10℃～+40℃
2） 相對濕度：≤90%（+20℃）
3） 海拔高度：≤2000m
4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃
4、設備重量:800kg
5、外形尺寸：寬×深×高=尺寸：1000mm×550mm×2000mm(實訓屏)2100mm×1500mm×2000mm(模擬裝置)
6、本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
