LG-NLY01A型 建筑消防系統實訓平臺（工程型）
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、系統特點
LG-NLY01A型 建筑消防系統實訓平臺（工程型）是依據建筑智能化的標準，在接近工程現場的基礎上，包含了火災自動報警及聯動控制系統、視頻安防系統、入侵報警系統、綜合布線系統等四個子系統。滿足建筑電氣與智能化專業實驗教學基本需求。并能進行智能照明，防雷接地、巡更系統、對講門禁控制系統和有線電視系統等實驗設備的擴展，還為本專業教師提供基本科研平臺。

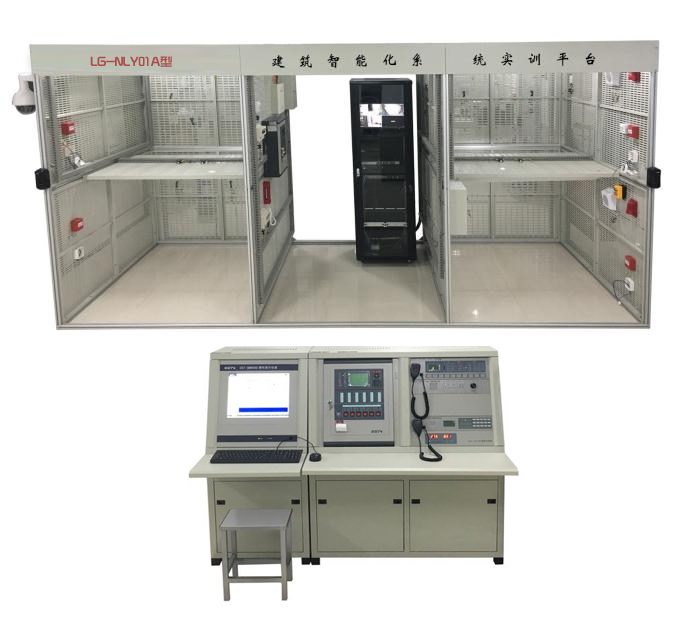

LG-NLY01A型 建筑消防系統實訓平臺（工程型）采用真實智能建筑模型，模擬樓層由鋁合金支架和網孔板搭建而成的兩層模擬樓宇建筑，分別模擬建筑的管理中心、經理室、會客室、辦公室、會議室等。
二、技術參數
1.輸入電源：單相三線～220V±10% 50Hz/60Hz
2.環境溫度：-10℃～+45℃
3.鋁合金支架尺寸：3600mm×1600mm×2400mm
三、系統組成
建筑智能化系統實訓平臺由1套智能建筑模型和1套總控臺組成。智能建筑模型可以獨立實訓，也可以與總控臺組網實訓。
（一）總控臺包括管理控制中心站、報警主機、廣播、電話、電源、圖形顯示等。
|
序號 |
名稱 |
型號 |
單位 |
數量 |
|
1 |
火災報警聯動控制器（雙節琴臺柜,含聯動電源用備電及配件） |
GST-200火災報警控制系統軟件 |
套 |
1 |
|
JB-QB-GST200火災報警控制器(聯動型) |
套 |
1 |
||
|
2 |
圖形顯示(本裝置含一臺LD-FB-600單節琴臺柜、工業PC機、17寸液晶顯示器、CPU2.4G、Ubuntu Linux操作系統) |
GST-GM9000消防控制室圖形顯示裝置 |
套 |
1 |
|
3 |
GST-GM9000(software)消防控制室圖形顯示裝置系統軟件 |
套 |
1 |
|
|
4 |
接口卡 |
GST-NNET-02 |
塊 |
1 |
|
5 |
消防應急廣播設備 |
GST-XG9000A/150 |
套 |
1 |
|
6 |
廣播通訊板 |
JB-QB-GST200 |
塊 |
1 |
|
7 |
消防電話 |
GST-TS9000 |
臺 |
1 |
|
8 |
聯網接口卡 |
GST-INET-04 |
塊 |
1 |
（二）智能建筑模型包括火災自動報警及聯動控制系統、視頻安防系統、入侵報警系統、綜合布線系統等四個子系統。
1.火災自動報警及聯動控制系統
該實驗由火災自動報警及聯動控制兩部分構成。主要包括消防報警控制器、前端探測器、聲光報警器、消防電話、消防廣播、消火栓系統、噴淋系統、送風系統、排煙系統、防火卷簾門、消防電梯、強切等。
|
序號 |
名稱 |
型號 |
單位 |
數量 |
備注 |
|
1 |
火災報警聯動控制器（壁掛式） |
JB-QB-GST200火災報警控制器(聯動型,64點) |
套 |
1 |
|
|
2 |
聯網接口卡 |
GST-INET-04 |
塊 |
1 |
|
|
3 |
點型光電感煙火災探測器 |
JTY-GM-GST9611 |
個 |
5 |
|
|
4 |
點型感溫火災探測器 |
JTW-ZOM-GST9612 |
個 |
5 |
|
|
5 |
定位底座 |
DZX-01 |
個 |
10 |
|
|
6 |
電子編碼器 |
GST-BMQ-2 |
個 |
1 |
|
|
7 |
手動火災報警按鈕 |
J-SAM-GST9122A |
個 |
2 |
|
|
8 |
火災聲光警報器 |
GST-HX-M8503 |
個 |
2 |
|
|
9 |
輸入模塊 |
GST-LD-8300 |
個 |
1 |
|
|
10 |
輸入/輸出模塊 |
GST-LD-8301 |
個 |
3 |
|
|
11 |
雙輸入/輸出模塊 |
GST-LD-8303 |
個 |
5 |
|
|
12 |
隔離器 |
GST-LD-8313 |
個 |
1 |
|
|
13 |
消火栓按鈕 |
J-SAM-GST9124A |
個 |
2 |
|
|
14 |
火災顯示盤 |
GST-ZF-500Z |
個 |
1 |
|
|
15 |
室內音箱 |
BG5-2 |
個 |
3 |
|
|
16 |
輸出模塊 |
GST-LD-8305 |
個 |
3 |
|
|
17 |
消防電話分機 |
GST-TS-100A |
個 |
2 |
|
|
18 |
消防電話接口 |
GST-LD-8304 |
個 |
2 |
|
|
19 |
消火栓系統模型 |
主要由繼電器、消火栓泵、水箱等組成 |
套 |
1 |
|
|
20 |
噴淋系統模型 |
主要由水流指示器、噴頭、噴淋泵等組成 |
|
||
|
21 |
送風系統模型 |
24V送風機、70℃防火閥 |
套 |
1 |
|
|
22 |
排煙系統模型 |
24V排煙機、280℃防火閥 |
套 |
1 |
|
|
23 |
防火卷簾門系統模型 |
直流電機、卷簾幕布及控制盒 |
套 |
1 |
|
|
24 |
消防電梯系統模型 |
直流電動機、限位開關、消防控制信號、消防反饋信號等組成 |
套 |
1 |
|
|
25 |
端子箱 |
|
個 |
1 |
|
|
26 |
配電箱 |
|
個 |
1 |
|
|
27 |
切換箱 |
|
個 |
1 |
|
|
28 |
強切 |
24V LED燈 |
個 |
10 |
配燈座 |
|
29 |
安裝卡扣 |
|
批 |
1 |
|
|
30 |
安裝螺絲 |
|
批 |
1 |
|
2.視頻安防系統
視頻安防系統采用監控柜設計，包括監視器、硬盤錄像機、監控交換機等，各個監控設備（紅外網絡高速智能球、半球型網絡攝像機、紅外槍機攝像機、紅外對射報警器、聲光報警器、門磁）統一接入監控柜中。配置多種類型的攝像機、硬盤錄像機、報警輸入設備等，實現了閉路監控系統的圖像捕捉、傳輸、控制、圖像處理和顯示全部內容，提供遠程網絡視頻監控功能，并且實現與周邊防范系統的聯動功能。
|
序號 |
名稱 |
功能及型號 |
數量 |
備 注 |
|
1 |
紅外網絡高速智能球 |
網絡接口 |
1個 |
帶支架 |
|
2 |
半球型網絡攝像機 |
網絡接口 |
1個 |
|
|
3 |
紅外槍機攝像機 |
網絡接口 |
1個 |
帶支架 |
|
4 |
網絡硬盤錄像機 |
3T硬盤 |
1個 |
|
|
5 |
監控交換機 |
|
1個 |
|
|
6 |
監視器 |
22寸 |
1個 |
|
|
7 |
安裝卡扣 |
|
1批 |
|
|
8 |
安裝螺絲 |
|
1批 |
|
3.入侵報警系統
采用8路入侵報警控制器對周邊環境進行布防，各個探測器（紅外對射報警器、門磁、振動探測器、玻璃破碎探測器、紅外對射報警器）裝在模擬房間的對應位置。
|
序號 |
名稱 |
功能及型號 |
數量 |
備 注 |
|
1 |
入侵報警控制器 |
8路,BOSCH |
1個 |
|
|
2 |
紅外對射探測器 |
DS422i-CHI |
1個 |
|
|
3 |
紅外微波雙監探測器 |
DS820iT-CHI |
1個 |
|
|
4 |
玻璃破碎探測器 |
DS1101i BEL |
1個 |
|
|
5 |
振動探測器 |
ISN-SM-50 |
1個 |
|
|
6 |
門磁 |
HO-03 |
1個 |
|
|
7 |
喇叭 |
HC-103 |
1只 |
|
|
8 |
緊急按鈕 |
HO-01B |
1只 |
|
|
9 |
安裝卡扣 |
|
1批 |
|
|
10 |
安裝螺絲 |
|
1批 |
|
4.綜合布線系統
以綜合布線系統的國際規范和國家標準為依據，通過模擬樓層7個子系統，全面訓練學生綜合布線工程的設計，安裝施工、工程管理、網絡測試技術、驗收和運行維護。圍繞工程實踐中的具體案例進行分析，實現學生網絡布線工程設計和工程施工等實踐能力的培養目的。
|
序號 |
名稱 |
功能及型號 |
數量 |
備 注 |
|
1 |
雙孔面板 |
|
5只 |
|
|
2 |
信息模塊 |
KN-509 |
5只 |
|
|
3 |
電話模塊 |
KN-519 |
5只 |
|
|
4 |
水晶頭 |
RJ45 |
100個 |
|
|
5 |
網絡配線柜 |
1.8m |
1個 |
|
|
6 |
交換機配線架 |
24口 |
1個 |
|
|
7 |
電話配線架 |
100D |
1個 |
|
|
8 |
交換機 |
24口,KN-1024P+ |
1個 |
|
|
9 |
電話機 |
壁掛式 |
2個 |
|
|
10 |
電話線 |
|
100米 |
|
|
11 |
電線 |
ZR-RVS 2×1mm2 |
100米 |
|
|
12 |
軟線 |
23芯紅黑 |
200米 |
|
|
13 |
超五類雙絞線 |
|
1箱 |
|
|
14 |
線槽 |
50×50 |
1箱 |
|
|
15 |
接線盒 |
86 |
10個 |
|
|
16 |
安裝卡扣 |
|
1批 |
|
|
17 |
安裝螺絲 |
|
1批 |
|
|
18 |
橋架 |
50*100（含配件） |
4米 |
|
5、實驗工具
|
序號 |
名稱 |
數量 |
|
1 |
單線打線鉗 |
1把 |
|
2 |
5對打線鉗 |
1把 |
|
3 |
單用網線鉗 |
1把 |
|
4 |
二合一網線鉗 |
1把 |
|
5 |
線纜測試儀 |
1把 |
|
6 |
小一字螺絲刀 |
2把 |
|
7 |
小十字螺絲刀 |
2把 |
|
8 |
長柄螺絲刀 |
2把 |
|
9 |
剪刀 |
2把 |
|
10 |
烙鐵(40W) |
2把 |
|
11 |
剝線鉗 |
2把 |
|
12 |
尖咀鉗 |
2把 |
|
13 |
斜口鉗 |
2把 |
|
14 |
記號筆 |
2支 |
|
15 |
數字萬用表 |
1只 |
|
16 |
9V電池 |
2只 |
|
17 |
內六角扳手（φ6） |
1個 |
|
18 |
三角套筒（10-12-14） |
1把 |
|
19 |
人字梯 |
1把 |
