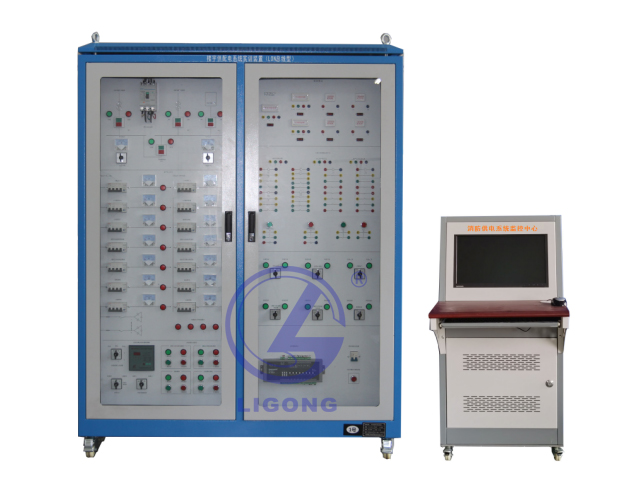

LG-GPD1型 建筑消防綜合供電實訓系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品結構：
1、配電柜采用優質鋼板焊接成型，為噴塑鋼結構，采用雙面板雙門設計，各種回路可以自由組合安裝自面板上；內裝多路高分?jǐn)嘈⌒吐╇姅嗦菲骰蛩軞な铰╇姅嗦菲鳎僮鳈C(jī)構，結構緊湊合理。具有過載、短路、漏電保護功能。每路配備線路采集傳感器，上傳自控制中心監控。
2、消防工程系統供配電，包含各系統區域控制配電斷路器、采集傳感設備，應急配電控制、區域照明控制、空調供電等。
二、產品配置：
1、綜合控制臺、一臺：包含各系統區域控制配電箱、設備專用配電控制、區域照明供電控制、空調供電、水泵控制、等。
（1）供電總開關：380V/80A 隔離開關1個。
（2）消防工程實訓區供電：380V/32A 斷路器4個 (消防泵組、噴淋泵組、穩壓泵組、噴淋區實訓區、防火卷簾門等) 。
（3）防煙排煙供電：380V/16A 斷路器1個。
（4）其他用電備用：380V/40A 斷路器1個；
（5）220V/10A斷路器1個。
2、監控系統：
（1）供配電監控系統和實訓部分、智能大樓綜合實訓系統中所有設備由本供配電監控系統提供。進線采用模擬兩路三相四線400V進線，正常工作時，由一路電源向全部用電設備供電，另一路為備用不投入運行，當運行電源發生故障時或斷電時，另一路備用電源自動投入。并設置有模擬備用發電機系統。
（2）通過各路操作開關、下位機部分：采用控制模塊實現數據采集與控制，采集各供電線路供電情況，控制各斷路器的分、合閘。
（3）上位機部分：采用組態軟件，與下位機控制器采用總線通信。上位機界面中（觸摸屏）可整體監測供配電系統結構，并可提供 對電力網絡出現的故障告警并快速定位和采取相應措施。
3、電源安全管理系統
（1）該系統集成無線遠程實驗臺電源管理系統，終端由2.8寸TFT彩色液晶顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數。
（2）終端具有兩級使用權限：普通權限和高級權限
普通權限：設備上電即自動進入普通權限，在該權限下任何人都可以自由查看各相電參數；但是無權干預設備的運行且無權更改系統設置；
高級權限：需要教師輸入密碼才能獲取該權限級別，進入該權限級別后即可獲取本電源管理系統的所有操作權利，包括拉合閘（運行或停止運行）、本地定時開關機，過欠壓，過流以及余額不足報警閾值設置及其功能使能；報警記錄查看，費用管理部分的預付費功能開關，電量充值和剩余電量清零等操作；并且可以更改登錄密碼，系統對時模式設置，配網觸發模式選擇等；
（3）穩定可靠的互聯網連接：使用全球化開發平臺，連接可靠性強，網絡數據延遲小。
（4）終端設備與APP緊密結合，通過手機或其他智能移動終端系統監控查詢學生實驗臺的電源開關狀態；可以單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能（云定時）。
（5）終端設備與云端聯動，在聯網狀態(顯示綠色WIFI標志)，教師通過手機APP，可遠程實時高速讀取實訓臺的電流、電壓值、功率因數等參數；實時顯示設備使用功率和歷史曲線，實時監控設備的運行狀態、故障預警和異常報警；設備的電參數和運行狀態會實時的映射到智能移動終端；
（6）可遠程設置實驗臺保護電壓和電流，當輸入電壓或者電流超過保護電壓值或者保護電流值自動切斷實驗臺電源保護設備，并推送信息到教師控制端。在終端上更改系統設置也會即時的反饋到云端，并顯示在APP上；在APP上的操作權限同高級權限一樣可實現對設備的完全控制；
（7）預付費功能，在APP端，用戶對產品具有完全的操作權，可以給電表設備進行電量充值，剩余電量為0.00kWh時自動拉閘斷電；帶有余額不足提醒功能，余額不足時自動上報到云端，APP也會立即顯示并記錄該事件以提示用戶及時進行電量充值；（預付費功能和余額不足報警功能也以被關閉）
（8）APP可以顯示總有功電量和歷史小時電量/日電量/月電量/年電量統計記錄；
（9）設備分享功能，通過APP可以把設備分享給其他成員，方便協同管理，如果不想分享給其他成員也可以直接解除分享；初次添加設備的用戶為設備所有者，對設備分享與否具有絕對掌控權。
