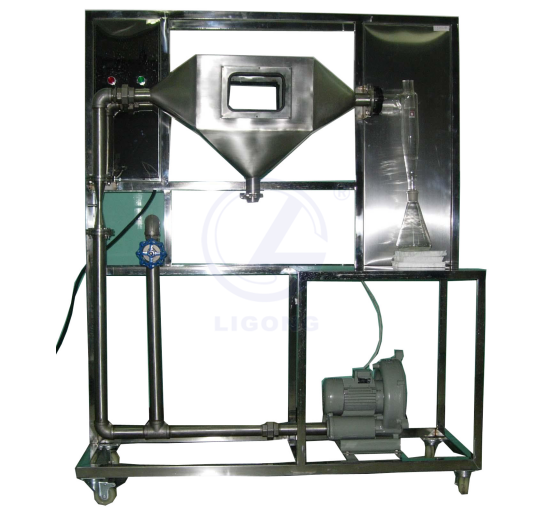

LG-FGFL型 氣固旋風分離實驗裝置
品牌:理工偉業 咨詢電話:010-82827827 82827835
一、裝置特點
1、整個裝置美觀大方,結構設計合理,整體感強,具備強烈的工程化氣息,能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運。
3、整套設備除去特殊材料外均采用工業用304不銹鋼制造,所有裝備均進行精細拋光處理,體現了整個裝置的工藝完美性。
4、本實驗裝置分離器部分采用透明優質有機玻璃制作,實驗現象清晰,方便學生觀察。
5、固體顆粒抽吸裝置采用文丘里管方式,抽吸速度均勻。
6、示蹤顆粒采用有色物料,清晰顯示氣體流向。
7、利用低噪風機有效降低實驗室噪音。
8、裝置設計可360度觀察,實現全方位教學與實驗。
二、裝置功能
1、演示含塵氣體通過重力沉降室、旋風分離器時,含塵氣體、固體塵粒和氣體的運動路線。了解旋風分離器的工作原理。
2、定性地觀察旋風分離器內,徑向上的靜壓強分布和分離器底部出灰口等處出現負壓的情況,引導學生認識出灰口和集塵室密封良好的必要性。
3、定性地觀察分離器的分離效果和流動阻力隨進口氣速的變化趨勢,引導學生思考適宜氣速該如何確定。
4、可利用本裝置制備實驗用含塵氣體的辦法,觀察固體分離從文丘里管處被吸入的現象,加深學生對流體流動過程中能量轉化問題的理解。
三、技術參數
1、標準旋風分離器:直徑Φ90mm。
2、304不銹鋼重力沉降室:400×200×400mm。
四、公用設施要求
1、氣:空氣來自風機(自帶氣源)。
2、電:電壓AC220V,功率1.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。
3、實驗物料:玉米面或洗衣粉,外配設備:無。
五、主要配置
1、304不銹鋼重力沉降室:200×200×400mm。
2、玻璃旋風分離器:Φ100×400mm。
3、玻璃U型管壓差計。
4、鼓風機:旋渦氣泵,功率 550W,*大流量70m3/h。
5、304不銹鋼文丘里加料器。
6、電器:接觸器、開關、漏電保護空氣開關。
7、304不銹鋼管路、管件及閥門。
8、304不銹鋼儀表柜:測控、電器設備在實驗架上。
9、304不銹鋼材質框架1300*500*1600mm(長×寬×高) 帶腳輪及禁錮腳。
六、測控組成
關鍵詞: 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1、整個裝置美觀大方,結構設計合理,整體感強,具備強烈的工程化氣息,能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運。
3、整套設備除去特殊材料外均采用工業用304不銹鋼制造,所有裝備均進行精細拋光處理,體現了整個裝置的工藝完美性。
4、本實驗裝置分離器部分采用透明優質有機玻璃制作,實驗現象清晰,方便學生觀察。
5、固體顆粒抽吸裝置采用文丘里管方式,抽吸速度均勻。
6、示蹤顆粒采用有色物料,清晰顯示氣體流向。
7、利用低噪風機有效降低實驗室噪音。
8、裝置設計可360度觀察,實現全方位教學與實驗。

1、演示含塵氣體通過重力沉降室、旋風分離器時,含塵氣體、固體塵粒和氣體的運動路線。了解旋風分離器的工作原理。
2、定性地觀察旋風分離器內,徑向上的靜壓強分布和分離器底部出灰口等處出現負壓的情況,引導學生認識出灰口和集塵室密封良好的必要性。
3、定性地觀察分離器的分離效果和流動阻力隨進口氣速的變化趨勢,引導學生思考適宜氣速該如何確定。
4、可利用本裝置制備實驗用含塵氣體的辦法,觀察固體分離從文丘里管處被吸入的現象,加深學生對流體流動過程中能量轉化問題的理解。
三、技術參數
1、標準旋風分離器:直徑Φ90mm。
2、304不銹鋼重力沉降室:400×200×400mm。
四、公用設施要求
1、氣:空氣來自風機(自帶氣源)。
2、電:電壓AC220V,功率1.0KW,標準單相三線制。每個實驗室需配置1~2個接地點(安全地及信號地)。
3、實驗物料:玉米面或洗衣粉,外配設備:無。
五、主要配置
1、304不銹鋼重力沉降室:200×200×400mm。
2、玻璃旋風分離器:Φ100×400mm。
3、玻璃U型管壓差計。
4、鼓風機:旋渦氣泵,功率 550W,*大流量70m3/h。
5、304不銹鋼文丘里加料器。
6、電器:接觸器、開關、漏電保護空氣開關。
7、304不銹鋼管路、管件及閥門。
8、304不銹鋼儀表柜:測控、電器設備在實驗架上。
9、304不銹鋼材質框架1300*500*1600mm(長×寬×高) 帶腳輪及禁錮腳。
六、測控組成
| 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 壓力 | 壓力計 | U型管壓差計 | |
| 流量 | 孔板流量計 | U型管壓差計 | 調壓閥(手動) |
