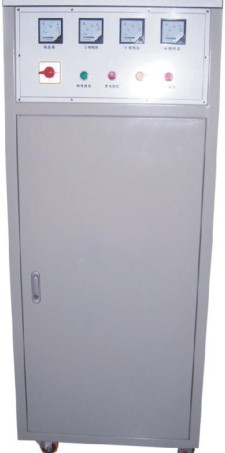

LG-CDQ05型 船舶主開關實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概 述：
本實訓裝置是為各航海職業院校的船舶電氣專業和輪機工程等專業，社會船舶造修單位，船員培訓機構的教學及培訓考核而研制的。它適用于課堂演示，船舶主開關的操作及培訓實習。
二、產品特點
1.面板上印有主開關控制電磁合閘原理圖和脫扣示意圖
2.配有電壓表電流表來指示三相電壓和電流
3.配有遙控分合閘按鈕和分合閘指示燈
三、技術性能
1.輸入電源：AC380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃，相對濕度＜85%（25℃），海拔＜4000m
3.裝置容量：＜1.5kVA
4.外型尺寸：700mm×600mm×1700mm
四、裝置組成和配置
1.電源開關：用帶漏電保護的空氣開關控制柜子的總電源，柜子頂部裝有風扇，當柜內溫度偏高時打開風扇，為控制柜散熱。
2.操作電氣線路圖：面板上印有主回路控制線路電磁合閘原理圖及脫扣示意圖，可直觀地看出DW95控制回路工作原理。
3.斷路器控制線路測試儀表區：面板上裝有一個電壓表和一個波段開關用于指示三相電壓，三個電流表用于指示三相電流，這些元器件都直接安裝在面板表面。面板上還裝有工作指示燈、操作按鈕，用于對斷路器狀態的指示和控制。
4.船用萬能式空氣斷路器：采用DW95系列真實元件，符合實際現場操作訓練。
5.自耦調壓器：系統配有自耦調壓器模擬電網電壓的欠壓失壓，使斷路器的保護裝置動作。
五、實訓項目
1.了解萬能斷路器的工作原理
2.船用萬能斷路器分合閘操作
3.船用萬能斷路器保護操作
LIGONG系列-船舶實訓設備清單 序 號 型 號 產 品 名 稱 1 LG-CDQ01 2 LG-CDQ02 3 LG-CDQ03 4 LG-CDQ04 5 LG-CJD01 6 LG-CJD02 7 LG-CDQ05 8 LG-CDQ06 9 LG-CDQ07 10 LG-CHS01 船舶海水淡化實訓裝置 11 LG-CXH01 12 LG-CBF01 13 LG-CZM01 14 LG-CBF02 15 LG-CSS01 16 LG-CDK01 17 LG-CQK01 18 LG-CGL01 19 LG-CWK01 20 LG-CYS01 油水分離器電氣技能實訓裝置 21 LG-CCD01 船用充放電板技能實訓裝置 22 LG-CCK01 船舶測控儀表實訓裝置 23 LG-CBK01 船用主備泵自動控制系統實訓裝置 24 LG-CYK01 船舶主機遙控系統實訓裝置 25 LG-CGK01 船舶管路系統自動化實訓裝置 26 LG-CGK02 船舶系統管路安裝實訓裝置(工程型) 27 LG-CLD01 船舶雷達與聲吶自動控制實訓裝置 28 LG-CTX01 船舶通信實訓系統 29 LG-CCY01 柴油機拆裝與維修技能實訓裝置
