LGY－QD013B型氣動系統綜合訓裝備（雙面）
品牌：理工偉業 咨詢電話：010-82827827 82827835

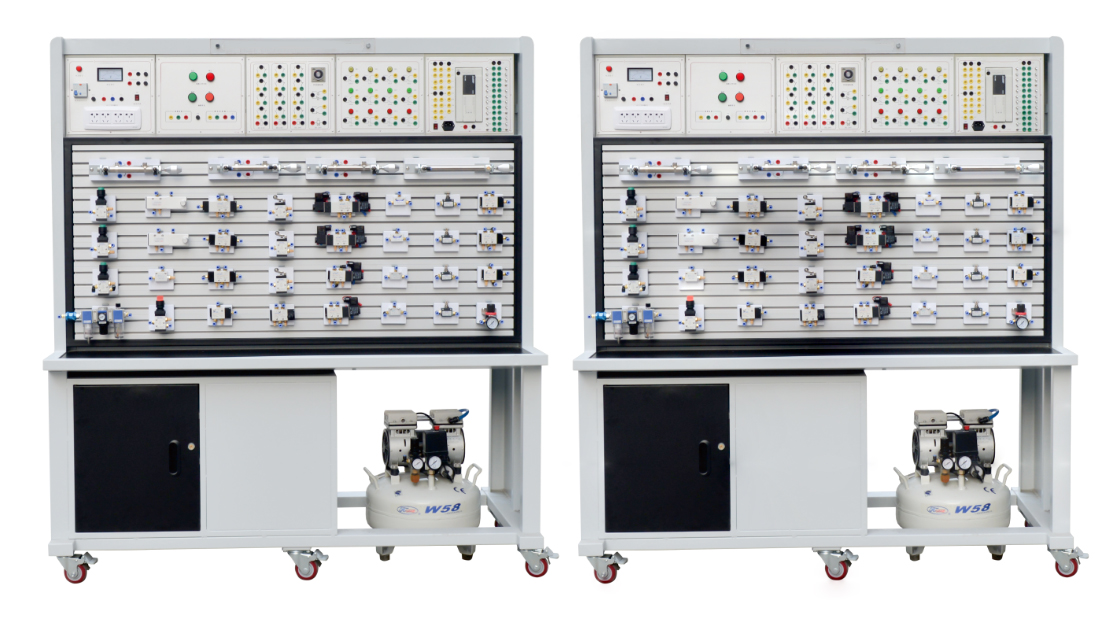

一、外觀圖
二、設備概述
本實訓裝備，由實訓臺桌、氣動系統回路實訓操作面板部分、電氣控制部分等組成，電氣部分主要由PLC模塊、繼電器模塊、電源模塊、按鈕模塊等部分組成。實訓臺主體框架采用鋁木結構組裝完成，臺架重量較輕且安裝了萬向輪，可方便實訓臺的移動。臺架分上下兩層結構，上面可放置電氣模塊，下面是實訓屏，實訓屏采用帶槽鋁合金結構，方便各氣動元件的安裝和拆卸，學生可以根據實驗需要在實訓屏上任意搭建氣動回路，組成具有一定功能的氣動系統。實訓臺采用模塊式結構，便于組合與擴展，提高了設備空間的利用率，并采用二合一的雙面實訓操作面板，更加有效的合理的利用實訓空間。
本裝備除了可以進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗，氣動技術課程設計等。氣動元件與電氣部分相結合，從而實現多種控制方式，即氣控、電控、氣電結合控制等，氣控與電控相結合可以組成較為復雜的氣動系統。裝備配置PLC可編程控制器,利用PLC控制系統與電腦連接，從學習簡單的PLC指令編程，梯形圖編程，到深入PLC控制的應用，與計算機通訊，在線調試等實驗功能，是氣動技術和電氣PLC控制技術的完美結合。本實驗平臺可完成對各種氣動元件的基本原理認識及應用，氣動系統的氣控、電控及PLC控制等不同控制方式的多種回路實驗。
三、技術指標
1.電源部分：帶有漏電保護功能，當由于接線錯誤而導致線路發生短路時，會自動斷開電源，起到保護設備的功能。
供電電壓：三相五線 AC 380 V±5%，50Hz；
控制電壓：DC24V/+12V；
2.外形尺寸：長×寬×高＝1590mmX1120mmX1830mm
3.整機容量：≤1 kVA；
4.工作環境溫度：－5℃～40℃；
5.工作濕度：≤90%(40℃)；
6.安全保護措施：實訓臺桌內置鋼架加強機構；電氣具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
