LGJ-QTL01型 曲柄導桿滑塊凸輪測試實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835

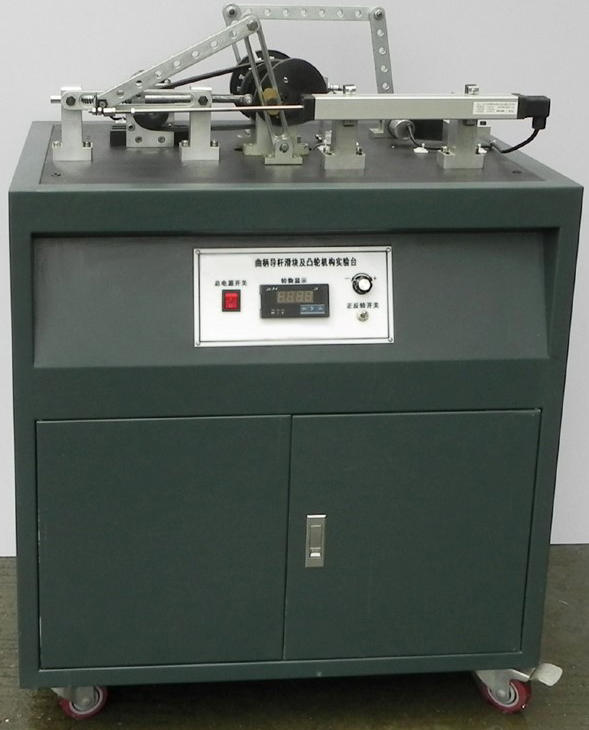

LGJ-QTL01型 曲柄導桿滑塊凸輪測試實驗裝置能完成曲柄導桿滑塊凸輪實物拼裝、運動參數檢測、運動軌跡分析等實驗項目。使學生能夠很好地了解曲柄滑塊機構、曲柄導桿滑塊機構、直動滾子推桿盤形凸輪機構和直動平底推桿盤形凸輪機構的運動時性、掌握位移、速度、加速度的測定方法。適合各院?！稒C械設計基礎》、《機械設計》、《機械原理》等課程教學實驗需要。
LGJ-QTL01型 曲柄導桿滑塊凸輪測試實驗裝置只需拆裝少量的零部件，即可分別構成四種典型的傳動系統，它們分別是曲柄滑塊機構、曲柄導桿滑塊機構、平底直動從動桿凸輪機構和滾子直動從動桿凸輪機構。而每一種機構的某一些參數，如曲柄長度、連桿長度、滾子偏心等都可在一定范圍內作一些調整，通過學生拆裝及調整可以加深實驗者對機械結構本身特點的了解，對某些參數改動對整個運動狀態的影響也會有更好的認識。
一、實驗目的
1、通過實驗，了解位移、速度、加速度的測定方法；轉速及回轉不均率的測定方法；
2、通過實驗，初步了解“JYT型組合機構實驗臺”及光電脈沖編碼器、同步脈沖發生器（或稱角度傳感器）的基本原理，并掌握它們的使用方法；
3、通過比較理論運動曲線與實測運動曲線的差異，并分析其原因，增加對運動速度特別是加速度的感性認識；
4、比較曲柄滑塊機構與曲柄導桿機構的性能差異；
5、檢測凸輪直動從動桿的運動規律；
6、比較不同凸輪廓線或接觸副，對凸輪直動從動桿運動規律的影響。
二、主要技術參數
1、曲柄長度可調范圍：25-45mm
2、滑塊偏置可調范圍：±5
3、凸輪廓線升程：30mm
4、輪滾子從動件偏置調節范圍：±5
5、光電脈沖編碼器一個，輸出電壓：5V 脈沖數：1000P
6、電機額定功率：P=70W
7、電機轉速：0-180r/min
三、數據采集內容
1、采集凸輪機構滑塊運動規律曲線
2、采集角度曲線規律
3、采集滑塊往復運動規律曲線
4、轉數調節
5、可以采集的曲線打印等
