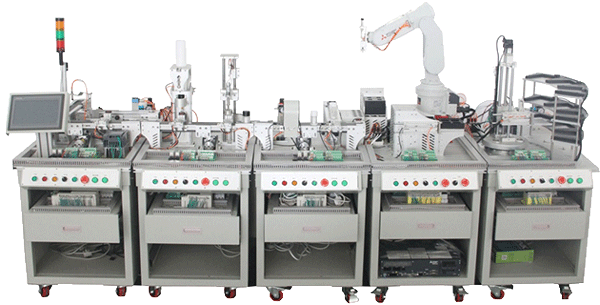

LG-IGZ07型 機電一體化綜合實訓考核設備
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
機電一體化綜合實訓考核實訓考核設備根據任務引領式行為導向教學法,以重點培養學生的動手實操能力,團隊協作能力,創新能力等。是面向職業教育的新一代綜合機電一體化實訓考核設備。該設備由鋁合金安裝實訓平臺，顆粒上料單元、加蓋擰蓋單元、檢測分揀單元、工業機器人搬運包裝單元、智能物料存儲單元，包括了智能裝配生產系統、自動包裝系統、自動化立體倉庫及智能物流系統、自動檢測及質量控制系統、生產過程數據采集及控制系統等部分組成,學生可根據學習需求按照實訓項目要求選擇需要的部件和安裝位置,可在鋁合金安裝平臺上組成各種不同的產品生產過程的生產設備。
多種控制方式融為一體，同一種負載模型可以通過多種驅動方式進行控制，真正實現培養學員的創新思路和技能。本產品以模塊化開放式結構為主要特點,集成了機電一體化技術、自動化技術、傳感器技術、通訊及監控技術、電子技術、電工技術和機械裝調技術,全面鍛煉學生的動手實操能力團隊協作能力以及思維創新能力。
二、產品結構
每個獨立的單元由實訓桌、執行機構、電氣掛板、操作面板及控制電路等構成。每套設備除配獨立的單元外，還配裝配桌、電腦桌、學生凳等。
執行機構：設備執行機構每個功能單元都進行模塊化設計、標準化電路與氣路接口，整個系統由皮帶輸送機構、循環上料與選料機構、料瓶定位機構、物料拾取填裝機構、加蓋機構、擰蓋機構、龍門檢測機構、料盒升降機構、旋轉堆垛機機構等組成，所有機構由標準氣動元件、傳感器、不銹鋼及鋁材精加工等材料組裝而成，在安全、環保、精度與穩定性等指標上達到工業應用級別。
實訓桌：采用冷軋鋼板折彎焊接，表面靜電噴塑，防火、防水、防腐蝕。實訓桌下方裝有四個萬向輪和四個可調腳，萬向輪移動時用，可調腳固定時用。實訓桌臺面是用鋁型材拼接而成，方便學生將工件在其上任意位置、任意方式地安裝，而不局限于在給定的孔位上按給定的方式安裝，電氣原件安裝于實訓桌下部的網孔抽屜中。
電腦桌：采用優質Q235冷軋鋼板折彎焊接加中纖板臺面組裝而成。下面裝4個萬向輪。
三、產品特點
1、系統應用綜合性
系統包括了智能裝配生產系統、自動包裝系統、自動化立體倉庫及智能物流系統、自動檢測及質量控制系統、生產過程數據采集及控制系統等子系統
2、知識技能全面性
設備涉及工業機器人應用技術、PLC應用技術、觸摸屏應用技術、通信應用技術、交流伺服應用技術、交流變頻應用技術、電力電子應用技術、傳感器應用技術、氣動控制技術、機械裝調技術等機電一體化知識性能。
3、競賽功能與實訓教學功能相結合
設備組合靈活，模塊擴展方便，增加減少各功能模塊，不影響其它模塊的安裝與接線?？梢赃M行更加靈活的題目輸出。設備標準配置5個工作單元，每個單元側重于不同的知識與技能，方便教學展開，同時高度模塊化的設計，又讓設備的維修與維護變得相當簡單更方便于教學實訓。
4、組合靈活性
1.設備按功能化分為5個單元，可靈活搭配；
2.模塊化的設計，可以模塊裝調，位置靈活調整，總裝連接迅速方便；
3.單元中自由組合模塊連接進行實訓；
四、設備技術參數
工作電源： AC220V±10％ 50Hz
額定功率：≤1.9KW
環境濕度：≤90%
安全保護功能：急停按鈕，漏電保護，過流保護等用電安全保護功能
PLC: 匯川H2u-1616MR / H2u-3232MT /H2u-3624MR / H2U-2416MT
伺服：驅動器MR-JE-10A / 電機 HG-KN13J-S100
變頻器：FR-D720S-0.4K
步進驅動器：DM556M 步進電機：57BYG
機器人：新時達STEP SD500有效負載3kg
單站尺寸：L600mm×W720mm×H1500mm
設備尺寸：L4200mm×W720mm×H1500mm
工作站尺寸：L4800mm×W3000mm×H1500mm
設備重量：386kg
