LGY-JD05F型光機電一體化實訓考核裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835

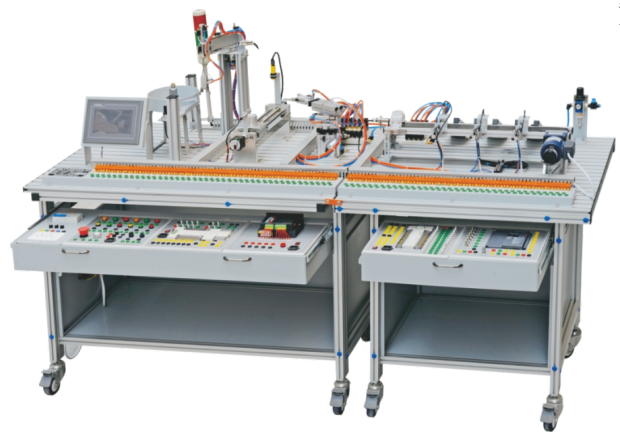

一、設備外觀圖
二、設備概述
在鋁合金導軌式實訓臺上安裝模擬下料、模擬加工、模擬裝配、模擬搬運、模擬分揀等工作站，構成一個典型的機電一體化設備的機械平臺；包括三菱PLC（控制點數需滿足要求）、氣動系統、步進控制系統、旋轉編碼器反饋系統、三菱變頻器、三菱觸摸屏、模擬量模塊（配檢測傳感器）、通信模塊、采用RS485串行通訊方式實現分布式的控制，網絡中必須有一臺PLC為主站，其他PLC為從站。從而組成自動加工、裝配生產線，真實呈現自動生產線的加工過程。
三、技術參數
1、交流電源：三相五線 AC 380 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外形尺寸：長×寬×高=1990mm×800mm×1500mm；
4、整機功耗：≤1.0 kVA；
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
