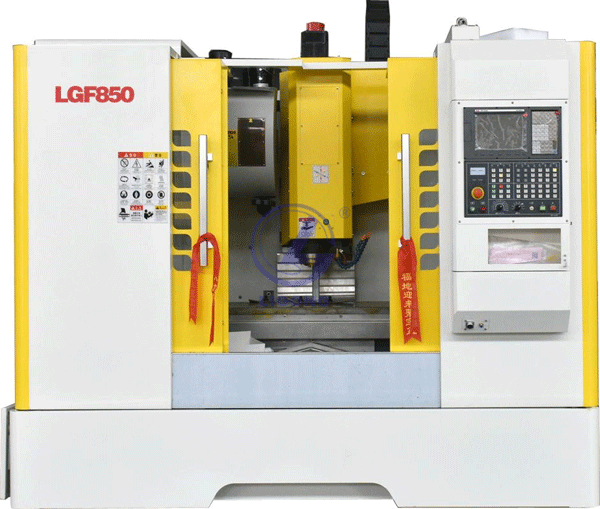

LGF850型 五軸加工中心
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介
1、五軸加工中心機床是我自主研發制造的工作臺搖籃翻轉式五軸聯動機床。采用GSK25i數控系統。
2、該機床可實現X﹑Y﹑Z、A、C軸五軸聯動，故特別適用于蝸輪、葉片、復雜模具和空間凸輪等具有復雜曲面的零件加工。
3、本機床特別適合加工：金屬、銅、鋁、工程塑料、有機玻璃等金屬材料。
4、五軸搖藍式工作臺
二、機床的主要用途
該機床具有X﹑Y﹑Z三個直線運動的數控坐標軸和A、C二個旋轉運動的數控坐標軸, 可實現五軸聯動。各坐標軸可自動定位,工件在一次裝夾后,可自動完成銑﹑鉆﹑鏜﹑鉸等多種工序的加工。
三、機床的主要規格及技術參數
|
名 稱 |
單 位 |
數 值 |
|
|
行程
|
X軸行程 |
mm |
400 |
|
Y軸行程 |
mm |
220 |
|
|
Z 軸行程 |
mm |
350 |
|
|
A軸回轉角度 |
° |
-110～+110 |
|
|
C軸回轉角度 |
° |
-99999~+99999 |
|
|
主軸端面至工作臺面距離 |
mm |
0～350 |
|
|
工作臺
|
工作臺面積 |
mm |
Ф160 |
|
工作臺最大承重 |
kg |
40 |
|
|
主軸
|
主軸孔錐度 |
- |
BT30 |
|
主軸最高轉速 |
r/min |
8000 |
|
|
主電機功率 |
kw |
1.5 |
|
|
進給速度
|
X、Y軸快速位移 |
mm/min |
6000 |
|
Z軸快速位移 |
mm/min |
5000 |
|
|
X、Y、Z切削進給速度 |
mm/min |
3～2000 |
|
|
A軸快速回轉速度 |
r/min |
1000 |
|
|
C軸快速回轉速度 |
r/min |
1000 |
|
|
自動換刀系統
|
刀庫形式 |
|
斗笠式 |
|
刀具數 |
pcs |
8 |
|
|
換刀時間(刀-刀) |
sec |
5 |
|
|
刀具最大長度 |
mm |
100 |
|
|
刀具最大重量 |
kg |
4.5 |
|
|
電機
|
X/Y電機 |
kw |
0.75 |
|
Z電機 |
kw |
1.2 |
|
|
A軸電機 |
kw |
0.75 |
|
|
C軸電機 |
kw |
0.4 |
|
|
精度
|
X/Y/Z軸定位精度 |
mm |
0.02 |
|
X/Y/Z軸重復定位精度 |
mm |
0.012 |
|
|
A/C軸定位精度 |
sec |
30〃 |
|
|
A軸重復定位精度 |
sec |
5〃 |
|
|
C軸重復定位精度 |
sec |
10〃 |
|
|
機床尺寸
|
機床總高 |
mm |
1900 |
|
占地面積(長×寬) |
mm |
1500×1350×2050 |
|
|
機床重量 |
kg |
650 |
|
|
電力需求 |
kw |
4 |
|
|
數控系統 |
廣州數控 |
|
GSK 25i數控系統 |
|
編程軟件 |
UG五軸編程 |
|
五軸后處理 |
