LGH-IR04型 工業機器人綜合應用實訓平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述

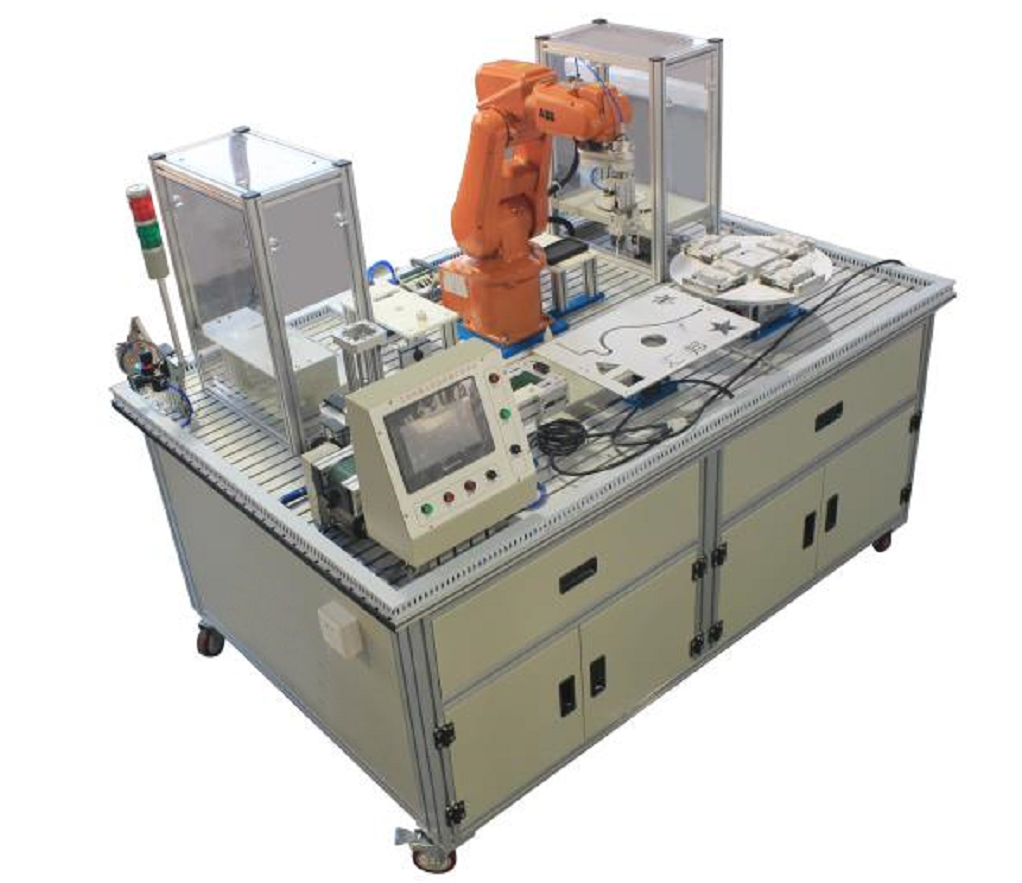

LGH-IR04型 工業機器人綜合應用實訓平臺由ABB IRB 1200工業機器人（可選）、主機架、多功能末端執行器，以及控制模塊、上料模塊、裝配模塊、焊接模塊、噴涂模塊、檢測模塊、碼垛模塊、軌跡運動模塊、軟筆書法模塊等機器人典型應用模塊組成。
通過對該工作站的6軸工業機器人、多功能夾具、各功能應用模塊的認識與實訓，可以讓學員了解機器人結構組成、末端執行器結構組成、電氣控制系統、氣動控制系統以及機器人的各種典型應用技術?？蓪W(xué)習手動操縱機器人、示教編程、機器人I/O設置、創建機器人坐標系，全面培養學員對工業機器人的綜合應用及設計能力。
二、技術參數
1、單相：AC 220V±10% 50 Hz；
2、整機功耗：≤ 3kW；
3、環境溫度：-10～40 ℃；
4、環境濕度：≤90%（25℃）；
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準；
6、外形尺寸（長寬高）：1800×1200×1500mm；
三、實訓項目：
1、工業機器人本體操作實訓
2、工業機器人軌跡運動實訓
3、建立工業機器人坐標系實訓
4、工業機器人示教編程基本指令應用實訓
5、控制模塊（PLC編程、觸摸屏）實訓
6、工業機器人上料應用實訓
7、工業機器人裝配應用實訓
8、工業機器人焊接應用實訓
9、工業機器人噴涂應用實訓
10、工業機器人檢測應用實訓
11、工業機器人碼垛應用實訓
四、設備配置清單（標配、選配）
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
LGH-IR04型 工業機器人綜合應用實訓平臺由ABB IRB 1200工業機器人（可選）、主機架、多功能末端執行器，以及控制模塊、上料模塊、裝配模塊、焊接模塊、噴涂模塊、檢測模塊、碼垛模塊、軌跡運動模塊、軟筆書法模塊等機器人典型應用模塊組成。
通過對該工作站的6軸工業機器人、多功能夾具、各功能應用模塊的認識與實訓，可以讓學員了解機器人結構組成、末端執行器結構組成、電氣控制系統、氣動控制系統以及機器人的各種典型應用技術?？蓪W(xué)習手動操縱機器人、示教編程、機器人I/O設置、創建機器人坐標系，全面培養學員對工業機器人的綜合應用及設計能力。
1、單相：AC 220V±10% 50 Hz；
2、整機功耗：≤ 3kW；
3、環境溫度：-10～40 ℃；
4、環境濕度：≤90%（25℃）；
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準；
6、外形尺寸（長寬高）：1800×1200×1500mm；
三、實訓項目：
1、工業機器人本體操作實訓
2、工業機器人軌跡運動實訓
3、建立工業機器人坐標系實訓
4、工業機器人示教編程基本指令應用實訓
5、控制模塊（PLC編程、觸摸屏）實訓
6、工業機器人上料應用實訓
7、工業機器人裝配應用實訓
8、工業機器人焊接應用實訓
9、工業機器人噴涂應用實訓
10、工業機器人檢測應用實訓
11、工業機器人碼垛應用實訓
四、設備配置清單（標配、選配）
| 序號 | 名 稱 | 型 號 規 格 | 單位 | 數量 | 備注 |
| 1 | 主機架 | 工業鋁型材搭建，規格：2000**1280*800，帶腳輪 | 臺 | 1 | |
| 2 | 6軸工業機器人 | 品牌型號可選，配多功能末端執行器 | 套 | 1 | |
| 3 | 控制模塊 | 品牌型號可選（三菱 FX3U-48MR的PLC，維綸觸摸屏） | 套 | 1 | |
| 4 | 上料模塊 | 井式料倉；皮帶輸送線，速度可調 | 套 | 1 | |
| 5 | 裝配模塊 | 回轉式工裝，含電機、減速機 | 套 | 1 | |
| 6 | 焊接模塊 | 模擬焊接 | 套 | 1 | |
| 7 | 噴涂模塊 | 模擬噴涂 | 套 | 1 | |
| 8 | 檢測模塊 | 紅外對射傳感器 | 套 | 1 | |
| 9 | 碼垛模塊 | 兩層堆垛 | 套 | 1 | |
| 10 | 軌跡運動模塊 | 含有線性、圓弧等圖形 | 套 | 1 | |
| 11 | 軟筆書法模塊 | 使用A3紙張 | 套 | 1 | |
| 12 | 工 件 | 底座、螺紋柱，螺紋旋轉裝配， | 套 | 4 |
