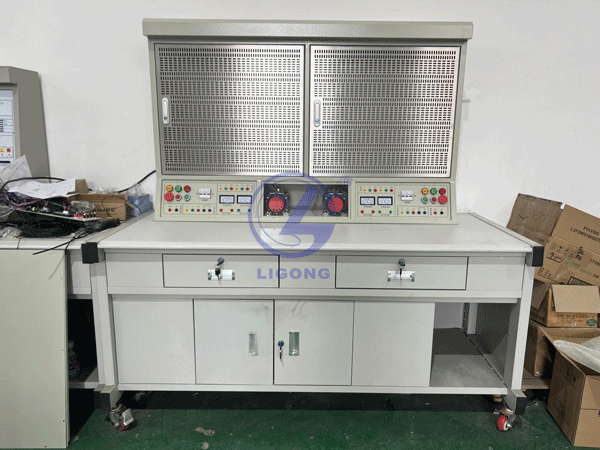

LGWX-084B型 維修電工技能實訓考核裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
LGWX-084B型維修電工技能實訓考核裝置(網孔板、雙組型)主要由實訓桌和網孔板組成，學生通過實訓線路進行元器件的布局，安裝接線全部由學生自行完成，培養學生的動手能力和操作技能。實訓項目可自行確定，選擇相應的元器件來完成實訓項目，也可作為電工考證設備使用。
二、技術性能
1. 輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2. 工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3. 裝置容量：＜1.5kVA
4. 外形尺寸：1700mm×700mm×1650mm
5. 安全保護：設有電壓型漏電保護器和電流型漏電保護器（漏電保護動作電流IΔn≤30mA、分?jǐn)嚅g≤0.1s）、過壓保護、過流保護、過載保護等措施
三、實訓項目
1.電力拖動實訓項目
(1) 三相異步電動機直接啟動控制
(2) 三相異步電動機接觸器點動控制線路
(3) 三相異步電動機接觸器自鎖控制線路
(4) Y-Δ啟動手動/自動控制電路
(5) 接觸器聯鎖的三相異步電動機正反轉控制線路
(6) 按鈕聯鎖的三相異步電動機正反轉控制線路
(7) 雙重聯鎖的三相異步電動機正反轉控制線路
(8) 倒順開關控制的三相異步電動機正反轉控制線路
(9) 三相異步電動機能耗制動電路
(10)三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
(11)三相異電動機的多地控制
(12)工作臺自動往返控制線路
(13)學生自行設計電路的安裝、接線與調試
2.儀表照明實訓項目
(1)電工常用工具的使用
(2)白熾燈照明電路的安裝
(3)兩個開關控制一盞燈
(4)兩地控制一盞燈
(5)聲控開關控制照明電路
(6)日光燈電路
(7)電度表原理與接線
(8)單相電度表的直接接線
(9)單相電度表經電流互感器接線
(10)住宅照明線路實訓
四、配置清單
|
序號 |
名 稱 |
型號與規格 |
數量 |
備注 |
|
1 |
單相電度表 |
DD862a |
2臺 |
|
|
2 |
螺口燈座 |
3A/250V |
4只 |
|
|
3 |
燈泡 |
220V/40W |
4只 |
|
|
4 |
單聯開關 |
|
2只 |
|
|
5 |
雙控開關 |
|
2只 |
|
|
6 |
聲（光）控延時開關 |
|
2只 |
|
|
7 |
開關盒 |
86×86×40 |
4只 |
|
|
8 |
日光燈管套件（鎮流器） |
10W |
2套 |
|
|
9 |
電流互感器 |
LMK3(BH)-0.66 5/5A 5VA |
2只 |
|
|
10 |
空氣開關 |
DZ47-63LE4P5A |
2只 |
|
|
11 |
保險絲座 |
RT18-32/3P |
2只 |
|
|
12 |
直插式保險座 |
RT14-20 |
4只 |
|
|
13 |
熔斷器 |
RT18-20/3A |
6只 |
|
|
14 |
熔斷器 |
RT14-20/2A |
4只 |
|
|
15 |
交流接觸器 |
LC1-D0610Q5N |
6只 |
|
|
16 |
接觸器輔助觸頭 |
LA1-DN11 |
6只 |
|
|
17 |
熱繼電器 |
JRS1D-25（0.63-1A） |
2只 |
|
|
18 |
熱繼電器座 |
JRS1D-25/Z |
2只 |
|
|
19 |
通電延時時間繼電器 |
ST3PA-B/380V（0-10S） |
2只 |
|
|
20 |
時間繼電器座 |
PF-083A |
2只 |
|
|
21 |
平動按鈕 |
Φ22-LAY16-AG11 |
4只 |
|
|
22 |
平動按鈕 |
Φ22-LAY16-AR11 |
4只 |
|
|
23 |
平動按鈕 |
Φ22-LAY16-AB11 |
2只 |
|
|
24 |
按鈕開關盒 |
3孔 |
4只 |
|
|
25 |
行程開關 |
LX19-222 |
4只 |
|
|
26 |
行程開關 |
LX19-001 |
4只 |
|
|
27 |
倒順開關 |
KO3-15 |
2只 |
|
|
28 |
塑料安裝卡子 |
|
500只 |
|
|
29 |
自攻螺絲 |
|
240只 |
|
|
30 |
走線槽 |
2525 |
4米 |
|
|
31 |
接線端子排 |
JF5-2.5/5 |
10條 |
|
|
32 |
G形導軌 |
0.4米 |
2根 |
|
|
33 |
三相鼠籠式異步電動機 |
AC380V△ |
2臺 |
|
|
34 |
云智能實驗室安全管理系統 |
整個實訓室配置一套 |
1套 |
|
|
35 |
教學課件資源及軟件 |
含課件及仿真軟件 |
1套 |
|
