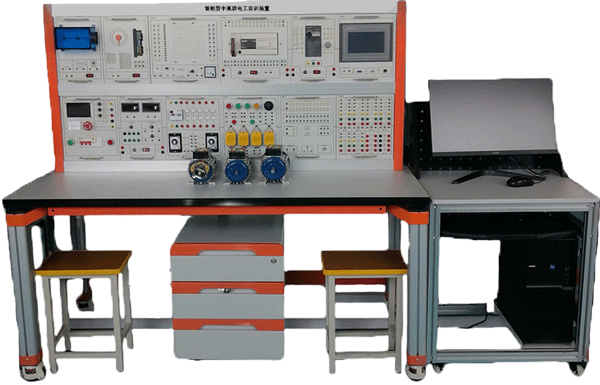

LGY-DZ28A型 智能型中高級電工電子實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
智能型中高級電工電子實訓裝置能滿足基礎電工電子實訓與維修電工考核、維修電工技能實訓考核裝置、電工技術實驗裝置、網絡型可編程控制器綜合實訓裝置和智能電工電子創新實驗平臺《電工基礎》是大專職業院校中模擬電子技術、電力工程、發電廠電氣設備、數字電子技術等課程的基礎課程。它具有相當強的理論性與實踐性，是一門主要以實驗作為基礎的基礎性學科，這門課程的學習質量的好壞，決定了學生對更深層次的電子方面課程的好壞程度。電工基礎課程涉及面非常廣泛，并且其定理、原理十分抽象，公式繁雜，不易理解，記憶困難，這些都加大了學生對于這門課程的學習難度。這也就很難提高學生的學習興趣，容易產生倦怠情緒。所以，在大專職業院校電工基礎課程的學習之中，必須對其教學實效性加以探究，以加強學生對電工基礎學科的學習興趣，提高思維創新意識。智能型中高級維修電工實訓裝置、能滿足基礎電工電子實訓與維修電工考核、主要由實訓桌、實訓模塊、實訓元器件組成。學生根據實訓線路選擇合適的元器件，接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。
二、特點
1、電氣控制線路元器件都裝在模塊上，并由安全插座引出接線端子，只需要使用插拔式安全導線連接實驗，為了降低器件損壞和學生安全，設計原則是高低壓分別用不能互插的安全插座進行布局，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
三、技術性能
1、輸入電源：三相五線制～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸約：1600mm×750mm×1690mm
四、設備組成要求
本實訓臺由實訓掛件、實訓桌、實訓儲物柜三大部分組成。
1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約750mm，桌面板下設支撐框架，截面尺寸為40×20mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面橘紅靜電噴涂工藝。
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3、實訓儲物柜采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。
