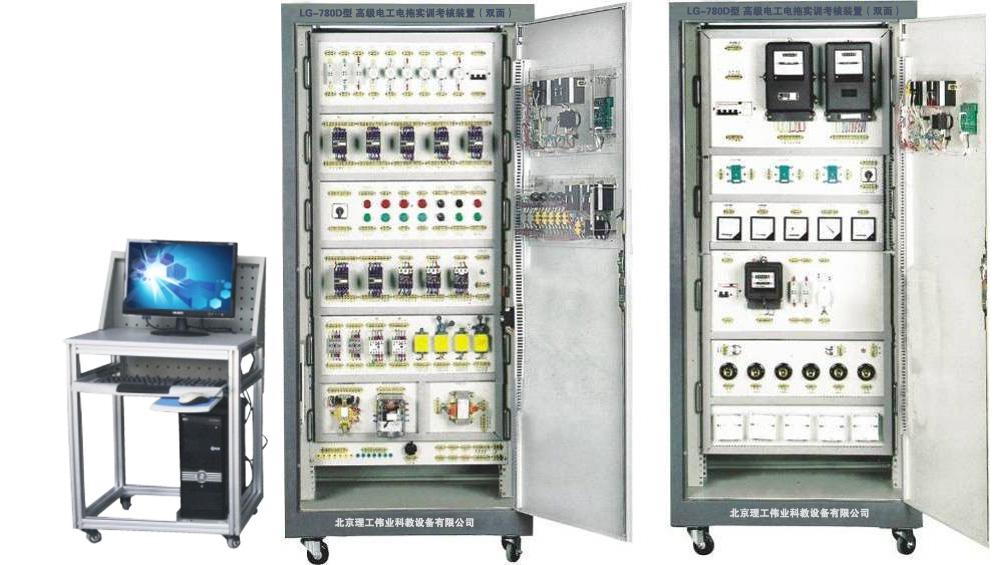

LG-780D型（柜式）高級電工電拖實訓考核裝置（雙面）
品牌：理工偉業 咨詢電話：010-82827827 82827835
本裝置可完成“電工技術”、“工廠電氣控制”、機床線路控制“可編程控制技術”、“變頻調速技術”等多門課程的實訓。裝置資源開放，可充分培養學生的實際動手能力，適合當今教育教學中的實訓訓練。本裝置采用標準配電柜為主體柜、雙面結構，包含如下資源：電源控制、三相交流電源、直流電源、勵磁電源、電樞電源、測量儀表、可編程控制器（三菱系列）、模擬量模塊、編碼器、彩色觸摸屏、變頻器（三菱系列）、控制軟件、交流接觸器、按鈕、指示燈、時間繼電器、熱繼電器、行程開關、中間繼電器、三相異步電機、直流電機等。適用于大學、專科院校及各類職業教育培訓機構的實訓教學、考核鑒定。
一、特 點
1、本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，其中一面裝有電源控制、交直流電源、測量儀表，低壓電氣器件，另一面裝有PLC、模擬量模塊、變頻器、直流調速模塊，該配電柜占地面積小，外形美觀；
2、電氣控制線路元器件都裝在電氣柜內部，配有布線槽、接線端子；通過端子學生可自行接線、布線，構建控制系統,實訓特點明顯，同時具有一定的擴展性；
3、技能實訓用的控制線路和配套的電機經特殊設計，可模擬實際機床的電氣線路，也可滿足機床的電氣故障分析及排故的訓練要求；
4、提供過壓、過流、漏電保護電路，如控制柜出現電源異常使系統電壓或電流超過保護電路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用。
二、技術性能
1、輸入電壓：三相四線～380V±10% 50HZ
2、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜2000m
3、裝置容量：＜1.5kVA
4、外形尺寸：800mm×600mm×1800mm
5、設備重量：200kg
三、裝置配備
（一）柜體
左、右柜壁為雙層亞光密紋噴塑結構，雙面柜門設計，冷軋鋼板、鋁型材質；結實牢固、美觀大方，柜體后下側留有電源輸入線，配備電腦桌一臺。
（二）柜門
裝有1只交流電壓表、1只交流電流表、電壓指示切換開關；控制柜的供電急停按鈕和啟停開關控制，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值；裝有交流電流表，用來監視負載大小?？刂乒耖T的另一面裝有1套工業觸摸屏。
（三）內部配置模塊
用走線槽把內部空間分隔為不同區域，布局合理，所有電氣元件接線端子均已引到專用端子排上，學生從端子排上接線\布線 ,接近工業實際現場，實訓特點明顯。
1、交直流電源
（1）直流電源
勵磁電源：直流220V，具有短路保護
電樞電源：直流0～220V連續可調電源一路，具有短路保護
直流穩壓電源：24V、0～10V具有短路軟截止自動恢復保護功能
（2）交流電源：
設有控制變壓器一組，原邊380V交流電源輸入，變壓器副邊即可輸出220V、12V、6.3V（3）交流電壓：
提供過壓、過流、漏電保護電路，如控制柜出現電源異常使系統電壓或電流超過保護電路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用；
2、儀器儀表
直流數字電壓表，測量范圍為0～500V，三位半數顯，輸入阻抗為10MΩ，精度為0.5級。
直流數字電流表，測量范圍為0～5A，三位半數顯,精度為0.5級。
3、電器元件
提供三相斷路器，二相斷路器，單相電能表、三相電能表、互感器、熔斷器（5A）、交流接觸器、熱繼電器、數字式時間繼電器、速度繼電器、按鈕開關（常開、常閉）、急停按鈕、行程開關、能耗制動變壓器、整流橋、能耗制動電阻、大功率電阻、信號指示燈（紅、綠、白、黑）、萬能轉換開關、選擇按鈕、交流電壓表、交流電流表、功率因數表等。
4、可編程控制器模塊
配有日本三菱PLC FX1N-40MR主機（24路數字量輸入/16路數字量輸出），模擬量模塊FX0N-3A模擬量模塊（2入/1出），通信模塊，含RS485通信；采用DIN導軌固定安裝于電氣柜中，SC-09通信編程電纜，GX Developer編程軟件、MCGS工控組態軟件、仿真教學軟件。
利用專用導軌固定安裝于控制柜內部實訓板上，主機開關量、模擬量接線端子均已通過航空插座引到控制柜外部，方便與實訓模塊的連線。另外還將這些端子通過走線槽引到控制柜內部實訓板中的專用端子排上，學生自己動手接線、布線，接近工業實際現場，實訓特點明顯。
5、變頻器模塊
日本FR-D720S-0.4K-CH變頻器，具有RS485通信端口，配有變頻器與PLC通信編程電纜。
6、工業觸摸屏模塊
配有7英寸觸摸屏； DC 24V供電，彩色觸摸屏 ,配有通信下載編程電纜，觸摸屏與變頻器通信電纜，觸摸屏與PLC通信電纜，觸摸組態軟件。
7、直流開關電源模塊
配有一只24V開關電源模塊，用于給觸摸屏進行供電。
8、直流調速模塊
直流電機調速控制實訓組件；由專用驅動模塊、隔離電路等組成。
9、DD03-7不銹鋼電機導軌、光碼盤測速系統及數顯轉速表（日本歐姆龍1024光電編碼器）,帶有電壓反饋和脈沖反饋
10、三相異步電機(帶速度繼電器)：一只，380V/Δ、100W
11、直流電動機：一只 DC220V、80W
★（四）無線智能實驗室管理考核系統（投標現場需提供樣品演示，演示效果不佳者視為無效投標）
1、整個系統采用先進的分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用10寸彩色中文觸控屏的手持無線系統管理器，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備?？勺鲗W(xué)生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端（整個系統配置一臺）。
2、集成教師通過網絡手持無線系統管理器實時查看所有終端實驗結果如溫度、電壓變化傳感器輸出曲線、等并以曲線圖及數字顯示。
3、集成無線實驗臺電源管理系統，通過手持移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時全閉功能；控制范圍>50m；控制能力>120臺。
4、集成無線考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢設備)，學生庫設置 ，題庫與題庫等級設置，學生鍵盤設置，考核故障發布 考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。
5、WIFI學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能，學號查詢，故障解除，時間查詢，分?jǐn)?shù)查，設備號查詢。
四、實訓內容
（一）可編程控制技術
1、PLC控制三相異步電機電機啟停
2、PLC控制三相異步電機電機順序啟停
3、PLC控制三相異步電機點動和自鎖控制
4、PLC控制三相異步電機Y-Δ啟動控制（含時間調節）
5、PLC控制三相異步電動機正反轉控制
6、PLC控制三相異步電機帶限位自動往返控制
（二）變頻調速技術
7、變頻器功能參數設置與操作（面板操作）
8、變頻器功能參數設置多段速度選擇變頻調速
9、基于PLC控制的多段速度選擇變頻調速
10、基于PLC通信方式的多段速度選擇變頻調速
11、電位器控制變頻器外部電壓調速
12、基于PLC模擬量方式的變頻器閉環調速（控制變頻器外部電壓）
13、基于PLC通信方式的變頻器開環調速
14、基于PLC通信方式的變頻器閉環定位控制
（三）觸摸屏組態控制技術
15、觸摸屏組態控制三相異步電機啟停
16、觸摸屏組態控制三相異步電機正反轉
17、觸摸屏組態控制三相異步電機運行時間
18、觸摸屏組態控制變頻器調速
19、觸摸屏組態控制直流電機調速
（四）直流電機調速技術
20、直流電機的啟?？刂?br /> 21、直流電機PWM調速
22、直流電機外部電位器調速
23、基于PLC模擬量直流電機閉環調速系統
（五）低壓電氣實訓
24、三相異步電動機接觸器自鎖控制線路
25、三相異步電動機接觸器點動控制線路
26、三相異步電動機的多地控制
27、接觸器聯鎖的正反轉控制線路
28、按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
29、雙重聯鎖的三相異步電動機正反轉控制線路
30、三相異步電動機定子串電阻減壓啟動手動控制線路
31、三相異步電動機定子串電阻減壓啟動自動控制線路
32、Y-△啟動自動控制線路
33、單向減壓啟動及反接制動控制線路
34、能耗制動的控制線路
35、三相異步電動機的順序控制
36、工作臺自動往返控制線路
37、單相電度表直接/間接接線
38、單相電度表經電流互感器的接線
39、三相三線電度表直接接線
40、電壓表、電流表安裝電路
41、一只電流互感器用于單相回路的接線
42、電流互感器與電流表配用接線
43、萬能轉換開關和電壓表測量電壓接線
相關實訓考核鑒定裝置：
LGKW-845A 網孔型電工技能及工藝實訓考核裝置（單面、雙組）
LGKW-845B 網孔型電工技能及工藝實訓考核裝置（雙面、四組）
LGKW-860A 網孔型電工技能及工藝實訓考核裝置
LGKW-860B 網孔型電工電子技能及工藝實訓考核裝置
LGKW-860C 網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置
LGKW-860D 網孔型電力拖動·PLC·變頻調速綜合實訓考核裝置
LGKW-860E 網孔型電工電子電力拖動變頻調速PLC可編程控制綜合實訓考核裝置
LGK-790A 初級電工技術實訓考核裝置
LGK-790B 中級電工技術實訓考核裝置
LGK-790C 高級電工技術實訓考核裝置
LGK-790D 電子技術綜合實訓考核裝置
LGK-790E 電工電子技術實訓考核裝置
LGK-790F 電工電子技術·電力拖動實訓考核裝置
LGK-790G 電工·模電·數電·電拖·單片機·PLC·傳感器技術綜合實訓考核裝置
LGK-800A 高性能電工技術實訓考核裝置
LGK-800B 高性能電工電子技術實訓考核裝置
LGK-800C 高性能電工電子電力拖動技術實訓考核裝置
LGK-800D 高性能電工電子電拖及自動化技術實訓與考核裝置
LGK-800E 高性能電工電子電拖及自動化技術實訓與考核裝置
LGK-860A 高級工電子技術實訓考核裝置
LGK-860B 技師電子技術實訓考核裝置
LGK-860C 高級技師電子技術實訓考核裝置
LGK-860D 技師、高級工電子技術實訓考核裝置
LGK-860E 電力電子高級技師實訓考核裝置
LGK-860F 電力電子技師實訓考核裝置
LGK-860G 電力電子高級工實訓考核裝置
LGK-745 電工技能實訓與考核實驗室成套設備
LGK-745 電子技能實訓與考核實驗室成套設備
LGK-745A 電工電子技能實訓與考核實驗室成套設備
LGK-745B 電工、電子、電拖技能實訓與考核實驗室成套設備
LGK-745C 電工、電子、電拖（帶直流電機）技能實訓與考核實驗室成套設備
LGK-745D 通用電工實驗與電工技能實訓考核實驗室成套設備
LGK-745E 通用電子實驗與電子技能實訓考核實驗室成套設備
LGK-745F 通用電工、電子實驗與電工、電子技能實訓考核實驗室成套設備
LGK-745G 通用電工電子電拖實驗與電工電子電拖技能實訓考核實驗室成套設備
LGK-745H 通用電工電子電拖（帶直流電機）實驗與電工電子電拖技能實訓考核實驗室成套設備
LGK-745DT 電力拖動技能實訓裝置
LGK-745DTP 電力拖動·PLC技能實訓裝置
LGK-760A 模電、數電實驗與技能實訓考核實驗室成套設備
LGK-760B 電工、模電、數電實驗與技能實訓考核實驗室成套設備（帶智能型功率表）實驗室成套設備
LGK-760C 電工、模電、數電、電力拖動實驗與技能實訓考核實驗室成套設備（帶智能型功率表）實驗室成套設備
LGK-780A型(柜式) 初級電工、電拖實訓考核裝置
LGK-780B型(柜式) 中級電工、電拖實訓考核裝置
LGK-780C型(柜式) 高級電工、電拖實訓考核裝置

關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1、本裝置采用標準配電柜為主體柜，充分利用該柜雙面空間位置，其中一面裝有電源控制、交直流電源、測量儀表，低壓電氣器件，另一面裝有PLC、模擬量模塊、變頻器、直流調速模塊，該配電柜占地面積小，外形美觀；
2、電氣控制線路元器件都裝在電氣柜內部，配有布線槽、接線端子；通過端子學生可自行接線、布線，構建控制系統,實訓特點明顯，同時具有一定的擴展性；
3、技能實訓用的控制線路和配套的電機經特殊設計，可模擬實際機床的電氣線路，也可滿足機床的電氣故障分析及排故的訓練要求；
4、提供過壓、過流、漏電保護電路，如控制柜出現電源異常使系統電壓或電流超過保護電路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用。
二、技術性能
1、輸入電壓：三相四線～380V±10% 50HZ
2、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜2000m
3、裝置容量：＜1.5kVA
4、外形尺寸：800mm×600mm×1800mm
5、設備重量：200kg
三、裝置配備
（一）柜體
左、右柜壁為雙層亞光密紋噴塑結構，雙面柜門設計，冷軋鋼板、鋁型材質；結實牢固、美觀大方，柜體后下側留有電源輸入線，配備電腦桌一臺。
（二）柜門
裝有1只交流電壓表、1只交流電流表、電壓指示切換開關；控制柜的供電急停按鈕和啟停開關控制，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值；裝有交流電流表，用來監視負載大小?？刂乒耖T的另一面裝有1套工業觸摸屏。
（三）內部配置模塊
用走線槽把內部空間分隔為不同區域，布局合理，所有電氣元件接線端子均已引到專用端子排上，學生從端子排上接線\布線 ,接近工業實際現場，實訓特點明顯。
1、交直流電源
（1）直流電源
勵磁電源：直流220V，具有短路保護
電樞電源：直流0～220V連續可調電源一路，具有短路保護
直流穩壓電源：24V、0～10V具有短路軟截止自動恢復保護功能
（2）交流電源：
設有控制變壓器一組，原邊380V交流電源輸入，變壓器副邊即可輸出220V、12V、6.3V（3）交流電壓：
提供過壓、過流、漏電保護電路，如控制柜出現電源異常使系統電壓或電流超過保護電路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用；
2、儀器儀表
直流數字電壓表，測量范圍為0～500V，三位半數顯，輸入阻抗為10MΩ，精度為0.5級。
直流數字電流表，測量范圍為0～5A，三位半數顯,精度為0.5級。
3、電器元件
提供三相斷路器，二相斷路器，單相電能表、三相電能表、互感器、熔斷器（5A）、交流接觸器、熱繼電器、數字式時間繼電器、速度繼電器、按鈕開關（常開、常閉）、急停按鈕、行程開關、能耗制動變壓器、整流橋、能耗制動電阻、大功率電阻、信號指示燈（紅、綠、白、黑）、萬能轉換開關、選擇按鈕、交流電壓表、交流電流表、功率因數表等。
4、可編程控制器模塊
配有日本三菱PLC FX1N-40MR主機（24路數字量輸入/16路數字量輸出），模擬量模塊FX0N-3A模擬量模塊（2入/1出），通信模塊，含RS485通信；采用DIN導軌固定安裝于電氣柜中，SC-09通信編程電纜，GX Developer編程軟件、MCGS工控組態軟件、仿真教學軟件。
利用專用導軌固定安裝于控制柜內部實訓板上，主機開關量、模擬量接線端子均已通過航空插座引到控制柜外部，方便與實訓模塊的連線。另外還將這些端子通過走線槽引到控制柜內部實訓板中的專用端子排上，學生自己動手接線、布線，接近工業實際現場，實訓特點明顯。
5、變頻器模塊
日本FR-D720S-0.4K-CH變頻器，具有RS485通信端口，配有變頻器與PLC通信編程電纜。
6、工業觸摸屏模塊
配有7英寸觸摸屏； DC 24V供電，彩色觸摸屏 ,配有通信下載編程電纜，觸摸屏與變頻器通信電纜，觸摸屏與PLC通信電纜，觸摸組態軟件。
7、直流開關電源模塊
配有一只24V開關電源模塊，用于給觸摸屏進行供電。
8、直流調速模塊
直流電機調速控制實訓組件；由專用驅動模塊、隔離電路等組成。
9、DD03-7不銹鋼電機導軌、光碼盤測速系統及數顯轉速表（日本歐姆龍1024光電編碼器）,帶有電壓反饋和脈沖反饋
10、三相異步電機(帶速度繼電器)：一只，380V/Δ、100W
11、直流電動機：一只 DC220V、80W
★（四）無線智能實驗室管理考核系統（投標現場需提供樣品演示，演示效果不佳者視為無效投標）
1、整個系統采用先進的分布式智能管理型無線AP,通過WIFI技術實現終端覆蓋。采用10寸彩色中文觸控屏的手持無線系統管理器，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備?？勺鲗W(xué)生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端（整個系統配置一臺）。
2、集成教師通過網絡手持無線系統管理器實時查看所有終端實驗結果如溫度、電壓變化傳感器輸出曲線、等并以曲線圖及數字顯示。
3、集成無線實驗臺電源管理系統，通過手持移動終端系統監控查詢學生實驗臺的電源開關狀態；單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時全閉功能；控制范圍>50m；控制能力>120臺。
4、集成無線考核系統能實現密碼登錄系統，設置數據庫路，系統測試(查詢設備)，學生庫設置 ，題庫與題庫等級設置，學生鍵盤設置，考核故障發布 考核試卷提取與存儲考核時間設置與啟動，考核成績查詢，考核成績打印，登錄密碼修改與恢復。
5、WIFI學生終端采用大屏幕液晶顯示具有聯機考核和脫機考核功能，學號查詢，故障解除，時間查詢，分?jǐn)?shù)查，設備號查詢。
四、實訓內容
（一）可編程控制技術
1、PLC控制三相異步電機電機啟停
2、PLC控制三相異步電機電機順序啟停
3、PLC控制三相異步電機點動和自鎖控制
4、PLC控制三相異步電機Y-Δ啟動控制（含時間調節）
5、PLC控制三相異步電動機正反轉控制
6、PLC控制三相異步電機帶限位自動往返控制
（二）變頻調速技術
7、變頻器功能參數設置與操作（面板操作）
8、變頻器功能參數設置多段速度選擇變頻調速
9、基于PLC控制的多段速度選擇變頻調速
10、基于PLC通信方式的多段速度選擇變頻調速
11、電位器控制變頻器外部電壓調速
12、基于PLC模擬量方式的變頻器閉環調速（控制變頻器外部電壓）
13、基于PLC通信方式的變頻器開環調速
14、基于PLC通信方式的變頻器閉環定位控制
（三）觸摸屏組態控制技術
15、觸摸屏組態控制三相異步電機啟停
16、觸摸屏組態控制三相異步電機正反轉
17、觸摸屏組態控制三相異步電機運行時間
18、觸摸屏組態控制變頻器調速
19、觸摸屏組態控制直流電機調速
（四）直流電機調速技術
20、直流電機的啟?？刂?br /> 21、直流電機PWM調速
22、直流電機外部電位器調速
23、基于PLC模擬量直流電機閉環調速系統
（五）低壓電氣實訓
24、三相異步電動機接觸器自鎖控制線路
25、三相異步電動機接觸器點動控制線路
26、三相異步電動機的多地控制
27、接觸器聯鎖的正反轉控制線路
28、按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
29、雙重聯鎖的三相異步電動機正反轉控制線路
30、三相異步電動機定子串電阻減壓啟動手動控制線路
31、三相異步電動機定子串電阻減壓啟動自動控制線路
32、Y-△啟動自動控制線路
33、單向減壓啟動及反接制動控制線路
34、能耗制動的控制線路
35、三相異步電動機的順序控制
36、工作臺自動往返控制線路
37、單相電度表直接/間接接線
38、單相電度表經電流互感器的接線
39、三相三線電度表直接接線
40、電壓表、電流表安裝電路
41、一只電流互感器用于單相回路的接線
42、電流互感器與電流表配用接線
43、萬能轉換開關和電壓表測量電壓接線
