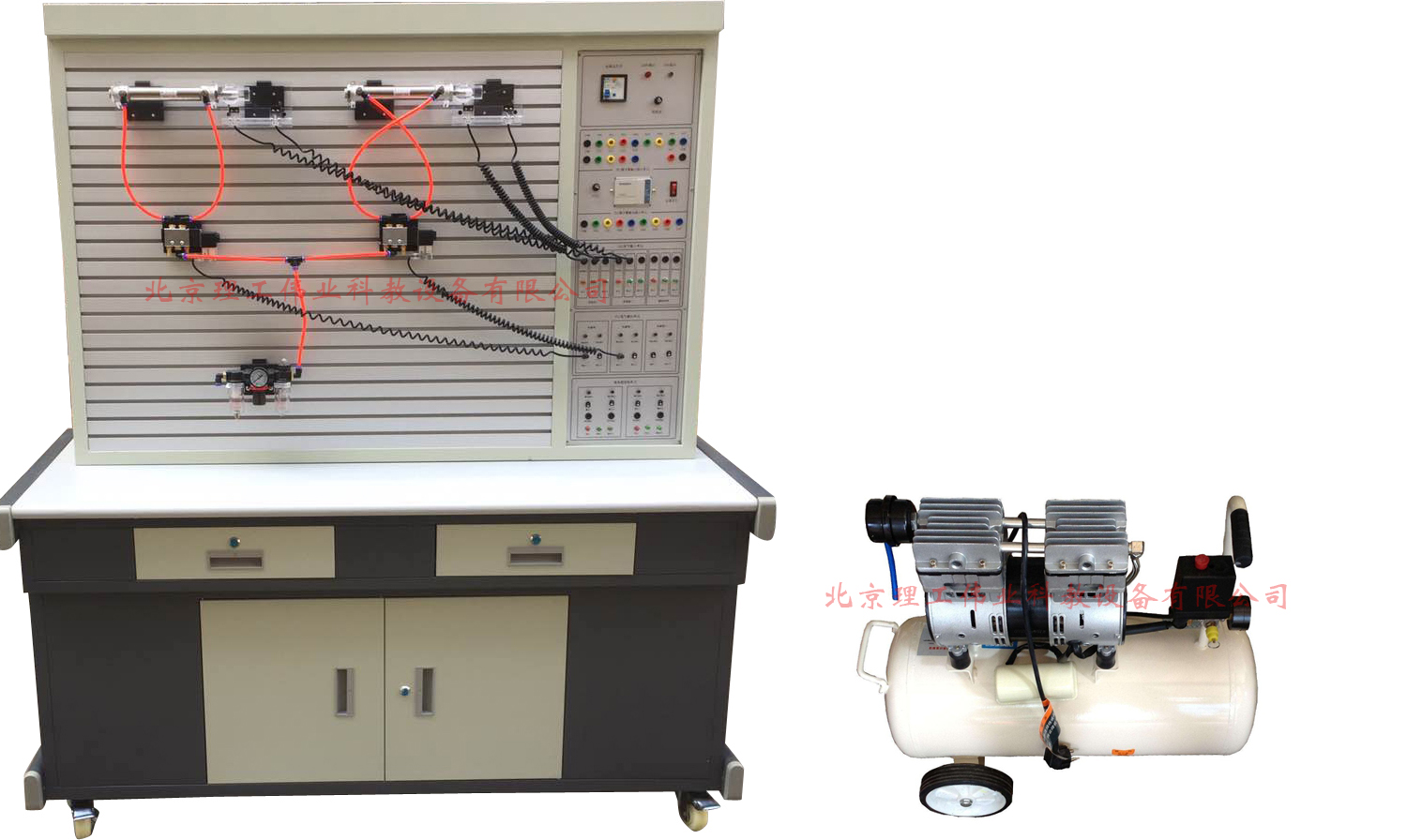

透明氣動PLC控制實訓裝置
一、主要特點
1、LG-QD22A型 透明氣動與PLC實訓裝置主要由實訓桌及實訓臺、透明氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、透明氣動與PLC實訓裝置各個透明氣動元件成獨立模塊，且裝有帶彈性卡扣底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
4、透明氣動與PLC實訓裝置采用無油靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
二、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×650mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：780W公稱容量24L； 額定輸出氣壓1Mpa
7、PLC主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。
8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。

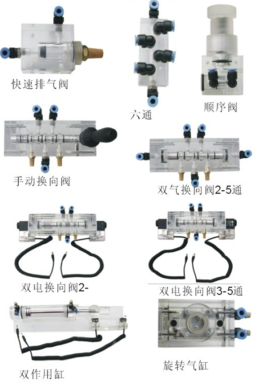

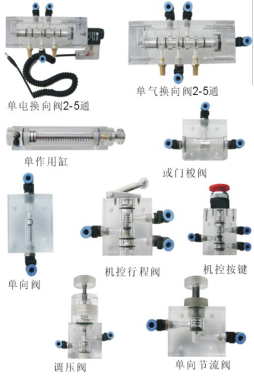

三、透明氣動元件
四、透明氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、殘壓排除回路
24、自動與手動運用回路
25、雙手操作回路
五、透明氣動PLC控制實訓裝置配置清單
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1、LG-QD22A型 透明氣動與PLC實訓裝置主要由實訓桌及實訓臺、透明氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、透明氣動與PLC實訓裝置各個透明氣動元件成獨立模塊，且裝有帶彈性卡扣底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
4、透明氣動與PLC實訓裝置采用無油靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×650mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：780W公稱容量24L； 額定輸出氣壓1Mpa
7、PLC主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。
8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
三、透明氣動元件
四、透明氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、殘壓排除回路
24、自動與手動運用回路
25、雙手操作回路
五、透明氣動PLC控制實訓裝置配置清單
| 序號 | 名 稱 | 型 號 | 數量 | 備注 |
| 1 | 實訓桌 | 1張 | ||
| 2 | 實訓臺 | 1臺 | ||
| 3 | PLC主機模塊 | 三菱FX1S-20MR | 1塊 | |
| 4 | 電源模塊 | 1塊 | ||
| 5 | 繼電器控制模塊 | 1塊 | ||
| 6 | PLC控制按鈕模塊 | 1塊 | ||
| 7 | 靜音無油空氣壓縮機 | 1臺 | ||
| 8 | 單作用缸（透明） | QGX25ⅹ100 | 1只 | |
| 9 | 雙作用缸 （透明） | QGX25ⅹ100 | 2只 | |
| 10 | 旋轉氣缸（透明） | 1只 | ||
| 11 | 三聯件 | AC2000 | 1只 | |
| 12 | 減壓閥（帶壓力表） | AR2000 | 1只 | |
| 13 | 手動換向閥（透明） | H210—08 | 2只 | |
| 14 | 單電磁換向閥（二位三通）常開（透明） | 3V210-8 | 1只 | |
| 15 | 單電磁換向閥（二位三通）常閉（透明） | 3V210-8 | 1只 | |
| 16 | 單電磁換向閥（二位五通）（透明） | 4V210-8 | 2只 | |
| 17 | 雙電磁換向閥（二位五通）（透明） | 4V220-8 | 1只 | |
| 18 | 雙電磁換向閥（三位五通）（透明） | 4V230-8 | 1只 | |
| 19 | 單氣換向閥（二位五通）（透明） | 4A210—08 | 2只 | |
| 20 | 雙氣換向閥（二位五通）（透明） | 4A220—08 | 2只 | |
| 21 | 行程閥（機控）（透明） | MOV—2 | 1只 | |
| 22 | 行程閥（按鈕）（透明） | MOV—3A | 1只 | |
| 23 | 行程閥（按鈕帶鎖）（透明） | MOV—3 | 1只 | |
| 24 | 或門型梭閥（透明） | KV—08 | 2只 | |
| 25 | 快速排氣閥（透明） | QE—02 | 2只 | |
| 26 | 單向節流閥（透明） | ASC-08 | 2只 | |
| 27 | 單向節流閥（裝在缸體上） | JSC601 | 7只 | |
| 28 | 單向閥（透明） | 1/4 | 2只 | |
| 29 | 順序閥（透明） | 1只 | ||
| 30 | 氣容 | 1只 | ||
| 31 | 消聲器 | 1/8 | 2只 | |
| 32 | 消聲器 | 1/4 | 1只 | |
| 33 | 三通（T型三通） | Ø 6 | 4只 | |
| 34 | 三通（Y型減徑三通） | Ø 8—Ø 6 | 1只 | |
| 35 | 四通 | Ø 6 | 4只 | |
| 36 | 氣管 | PU6ⅹ4 | 20米 | |
| 37 | 行程開關（裝在缸體上） | 2只 | ||
| 38 | 編程電纜（適配器） | 三菱 | 1條 | |
| 39 | 工具箱 | 1個 | ||
| 40 | 內六角扳手 | 3把 | ||
| 41 | 螺絲刀 | 2把 | ||
| 42 | 剪刀 | 1把 | ||
| 43 | 活動板手 | 1把 | ||
| 44 | 尖嘴鉗 | 1把 | ||
| 45 | 氣孔塞頭 | Ø 6 | 10只 | |
| 46 | 氣動實訓說明書 | 1冊 | ||
| 47 | 三菱PLC編程軟件、程序軟件 | 光盤 | 1盤 |
