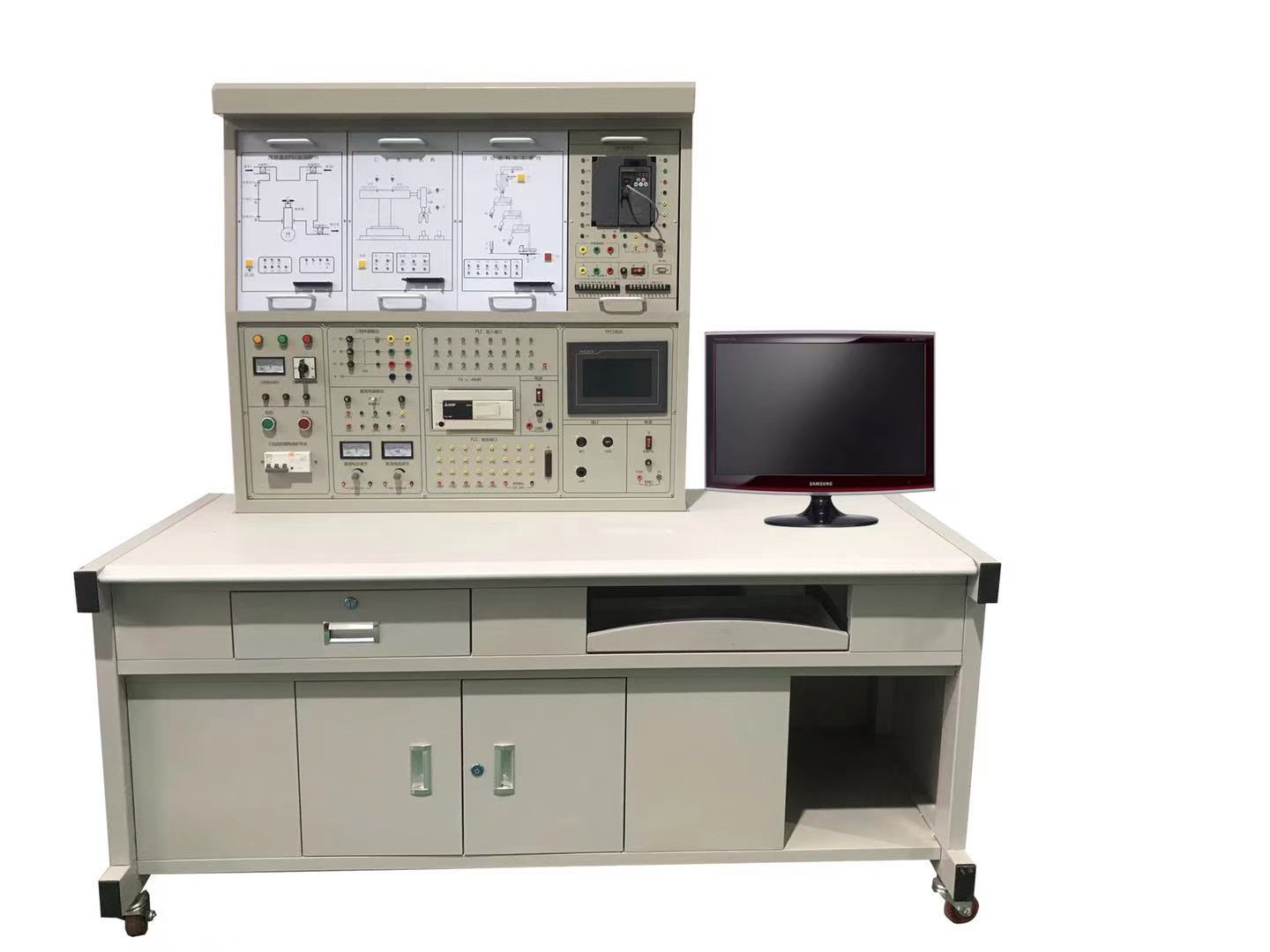

PLC可編程控制器實驗裝置
PLC可編程控制器實驗裝置由控制屏、實訓桌、PLC主機實訓組件、PLC實訓模塊、變頻器掛箱、觸摸屏掛箱、交直流電機、總線單元、通信模塊、電機導軌、測速機構等組成。
PLC可編程控制器實驗裝置
一、控制屏
1、交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2、定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
3、直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～400V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
4、PLC主機實訓組件
三菱FX3U-48MR(可選配西門子S7-1200 CPU1214C 數字量14 點輸入/10 點輸出，模擬量 2 路輸入2 路輸出），1 個以太網通信端口；配套PC/MPI編程電纜。
5、工業4.0仿真實訓軟件:(投標時提供計算機軟件著作權證書原件)
軟件采用三維建?；谔摂M現實技術的計算機仿真模擬技術，可以進行三維智能立體倉庫控制、氣動技術、傳感器技術、PLC可編程邏輯控制器應用、機器視覺系統、環形輸送設備、工業機器人應用與編程、Rfid電子標簽通信、工業無線通信網絡布置、控制系統軟件編程等多門學科的教學與培訓。
二、實訓掛箱
四、三相鼠籠異步電機：交流380V/△
五、實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
六、配置清單
關鍵詞：
PLC可編程控制器實驗裝置
1、交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2、定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
3、直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～400V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
4、PLC主機實訓組件
三菱FX3U-48MR(可選配西門子S7-1200 CPU1214C 數字量14 點輸入/10 點輸出，模擬量 2 路輸入2 路輸出），1 個以太網通信端口；配套PC/MPI編程電纜。
5、工業4.0仿真實訓軟件:(投標時提供計算機軟件著作權證書原件)
軟件采用三維建?；谔摂M現實技術的計算機仿真模擬技術，可以進行三維智能立體倉庫控制、氣動技術、傳感器技術、PLC可編程邏輯控制器應用、機器視覺系統、環形輸送設備、工業機器人應用與編程、Rfid電子標簽通信、工業無線通信網絡布置、控制系統軟件編程等多門學科的教學與培訓。
二、實訓掛箱
| 序號 | 控制對象實訓模塊 | 實訓教學目標 |
| 1 | 搶答器/音樂噴泉 | 通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。 |
| 2 | 裝配流水線/十字路口交通燈 | 通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
| 3 | 水塔水位/天塔之光 | 通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
| 4 | 自動送料裝車/四節傳送帶 | 通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
| 5 | 多種液體混合裝置 | 通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
| 6 | 自動售貨機 | 通過用用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。 |
| 7 | 自控軋鋼機/郵件分揀機 | 通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
| 8 | 機械手控制/自控成型機 | 通過對機械手停留“位置“及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
| 9 | 加工中心 | 通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
| 10 | 四層電梯（實物） | 通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。 |
| 11 | 步進電機/直線運動（實物） | 通過利用PLC對步進電機及直線運動實物模塊的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。步進電機系統由驅動電路、步進電機、刻度盤、指針等組成；直線運動系統由電機、同步帶、光電傳感器、導軌、移動塊等組成。 |
| 12 | 自動洗衣機/電鍍生產線 | 通過對洗衣機進出水時間、洗滌流程及電鍍生產線中物塊侵入不同溶液的時間、方式、先后順序的控制，掌握多點PLC控制系統的綜合應用能力。 |
| 13 | 直流電機控制/溫度控制（模擬量控制） | 通過對直流電機系統中脈沖信號采集、轉速控制（電壓量）及溫度控制系統中的溫度參數的控制，掌握高速計數器指令、模擬量處理指令、PID指令的使用。 |
| 14 | 典型電動機控制實操單元 | 掌握一般強電系統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控制；掌握安裝和調試PLC電氣控制系統的有關知識。配置：施耐德交流接觸器3只；時間繼電器1只，3個按鈕，3只交流指示燈，2只熱繼電器，元器件配置專用底座。 |
| 15 | 網孔板 | 學會電氣控制系統中各元器件的布局規劃、安裝、調試過程知識。 |
| 16 | 變頻器實訓組件：配置E840變頻器，帶有RS485通信接口及BOP操作面板 | 初步具有綜合應用變頻器的能力，了解變頻調速在實際中的應用，掌握變頻器與PLC之間USS通信協議的建立連接方法。 |
| 17 | 7英寸觸摸屏 | 了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。 |
| 18 | 電機導軌、光碼盤測速系統及數顯轉速表 | 包含光碼盤測速系統（配有進口光電編碼器）、數顯轉速表及固定電機的不銹鋼導軌等。不銹鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與編碼盤之間連接的同心度不超過±5絲，電機運行噪聲小，實訓參數典型，能較好滿足實訓要求。在導軌面板上設有五位數顯轉速表，顯示當前轉速；具有電壓反饋信號；同時設有光電編碼信號輸出，包括A、B兩個通道；能夠完成各種速度開/閉環及定位實訓。 |
五、實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
六、配置清單
| 序號 | 名稱 | 型號 | 數量 | 單位 | 備注 |
| 1 | PLC實訓臺 | 三菱FX3U-48MR | 1 | 套 | 已裝配到實訓屏，數字量14點輸入/10 點輸出，模擬量2路輸入2 路輸出，1 個以太網通信端口 |
| 2 | 實訓屏 | 1 | 臺 | ||
| 3 | 實訓桌 | 1 | 臺 | 帶鍵盤的桌子 | |
| 4 |
實訓模塊 |
實訓模塊1 | 1 | 組 | 包含：音樂噴泉/搶答器/直線運動 |
| 5 | 實訓模塊2 | 1 | 組 | 包含：裝配流水線/十字路口交通燈/水塔水位/天塔之光 | |
| 6 | 實訓模塊3 | 1 | 組 | 包含：自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機 | |
| 7 | 實訓模塊4 | 1 | 組 | 包含：自控軋鋼機/郵件分揀機/機械手控制/自控成型機 | |
| 8 | 實訓模塊5 | 1 | 組 | 包含：加工中心/步進電機 | |
| 9 | 實訓模塊6 | 1 | 組 | 四層電梯 | |
| 10 | 實訓模塊7 | 1 | 組 | 包含：邏輯電平輸入/邏輯電平輸出/LED數碼管/方向指示器 | |
| 11 | 實訓模塊8 | 1 | 組 | 包含：自動洗衣機/電鍍生產線 | |
| 12 | 實訓模塊9 | 1 | 組 | 包含：溫度控制/直流調速 | |
| 13 | 變頻器模塊 | 三菱E840 | 1 | 塊 | 帶BOP面板 |
| 14 | 觸摸屏 | TPC7062Ti | 1 | 塊 | |
| 15 | 網孔板 | 1 | 塊 | ||
| 16 | 電機 | 三相鼠籠式異步電動機 | 1 | 臺 | |
| 17 | 電機導軌 | 導軌+1024編碼器+轉速表 | 1 | 套 | |
| 18 | 散件 | 交流接觸器 | 3 | 個 | |
| 19 | 時間繼電器 | 1 | 個 | ||
| 20 | 按鈕 | 3 | 個 | ||
| 21 | 交流指示燈 | 3 | 個 | ||
| 22 | 熱繼電器 | 2 | 個 | ||
| 23 | 安裝塑料件 | 若干 | 個 | ||
| 24 | 軟件 | 演示板原程序及編程軟件 | 1 | 套 | |
| 25 | 工業4.0仿真實訓軟件 | 1 | 套 | ||
| 26 | 說明書 | 實驗指導 | 1 | 冊 | |
| 27 | 工具 | 尖嘴鉗、螺絲刀、剝線鉗、十字螺絲刀、一字螺絲刀各1把 | 1 | 套 | |
| 28 | 連接線 | 自鎖實驗疊插連接線100CM | 30 | 條 | |
| 29 | 自鎖實驗疊插連接線30CM | 10 | 條 | ||
| 30 | 手槍式實驗疊插連接線 | 10 | 條 | ||
| 31 | 安裝配件 | 4X30自攻螺絲 | 10 | 個 | |
| 32 | 魚眼墊 | 14 | 個 | ||
| 33 | 4X20自攻螺絲 | 4 | 個 | ||
| 34 | 三相插座 | 1 | 個 | ||
| 35 | 0.75平5芯電源線 | 2 | 米 | ||
| 36 | 黑膠帶 | 1 | 個 | ||
| 37 | 扎線扣 | 10 | 個 |
