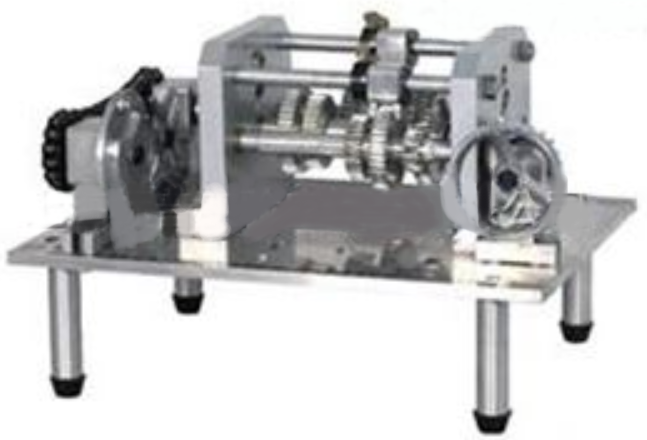

便攜式機械系統創意組合設計及測試分析實訓臺
便攜式機械系統創意組合設計及測試分析實訓臺專門為學習者提供了高精度的位移傳感器、角位移傳感器、轉速傳感器等多種傳感器，以及配套的數據測試分析軟件。
一、功能與特點
1、學習者可隨意創意新的組合，拼裝方法有十幾種；
2、該實驗臺由皮帶輪、齒輪、鏈輪、槽輪組成機械傳動，使學習者了解平面機構運動規律；
3、該實驗臺配有曲柄連桿裝置，使學習者了解機械運動的運動原理，
4、該實驗臺機械零件使用多種材料制作，使學習者了解不同材料應用于機械零件應用范疇；
5、創意性機械系統組合設計制造的，它多功能、低能耗、趣味性、快速變換拼裝方式比較適應于軸系及平面機構的教學。
二、基礎實驗項目
1、皮帶加傘齒輪—變速箱—鏈輪—聯軸器—槽輪傳動—變速箱可以輸出九種不同的轉速；
2、齒輪加傘齒輪—槽輪—鏈輪傳動；
3、皮帶—鏈輪—槽輪；
4、齒輪—彈性連軸器—皮帶—槽輪；
5、皮帶—傘齒輪—槽輪；
6、皮帶—剛性連軸器—鏈輪—槽輪；
7、皮帶—彈性連軸器—鏈輪—槽輪；
8、齒輪—凸輪；
9、曲柄滑塊機構；
10、曲柄搖桿機構等實驗。
三、主要技術參數
1、測試傳感器：
直線位移傳感器精度：0.2％、量程：0-200mm、輸出電壓：0-5V 1只；
角位移傳感器精度：0.2％、脈沖數：500、輸出電壓：0-5V 1只；
擺動移傳感器精度：0.2％、量程：0-365度、輸出電壓：0-5V 1只；
轉速傳感器精度：0.2％、量程：0-1000r／min、輸出電壓：0-5V 2只；
2、測試軟件配送1套；
3、交流調速機：功率：25W、轉速：50轉／分、電壓：AC220V；
4、外形尺寸：530×500×295；
5、重量：約50Kg（鐵質材料）、約20Kg（鋁質材料）。
