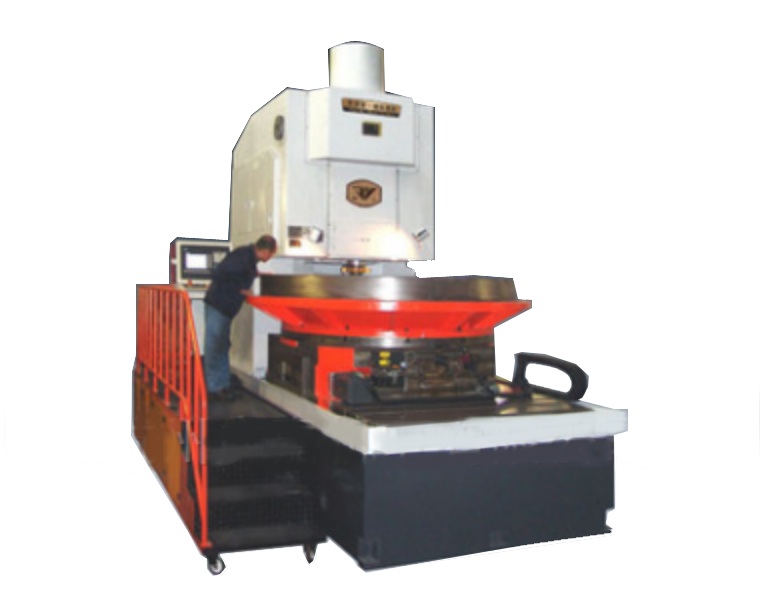

插齒機拆裝測量分析實訓裝置
插齒機拆裝測量分析實訓裝置為大規格重型數控插齒機,特別適合于工程機械、大、中型減速機、礦山機械、風力發電設備回轉支承、工等制造業的內、外齒圈的使用,并可根據用戶需要采用螺旋導軌和帶有螺旋齒的插齒刀可加工斜齒圓柱齒輪。
I.機床概況
II.機床主要性能和結構
1,本機床為三軸聯動數控插齒機,三個數控軸為刀具軸回轉(X軸)、工作臺回轉(Y軸)、工作臺徑向進給(Z軸)。
2.機床刀具主軸的往復運動,采用大功率變頻電機驅動,變頻調速,可以實現自動無級調速和自動變換切削速度。保證刀具主軸有足夠大的切削功率
3,機床配置德國西門子(SIEMENS)公司802D-SL數控及數字同服系統或SIEMENS 840D (選配) ,也可根據用戶的要求配置其他廠家的數控、伺服系統。
4. 2000mm直徑的工作臺花盤承重大,易于安裝夾具及工件。
5.機床刀具主軸有自動上停功能,利于加工結束后工件快速退出。
6,機床采用刀架擺動讓刀機構,蝶簧復位,讓刀方向調整方便,運動平穩,噪音低,剛性強,讓刀重復精度<=0.01mm
7·機床有獨立的密封電器柜并配置空調,可移動的操作臺,便于操作。
8,機床配置安全防護罩,可防止油污外濺,工況可視性好。
9.機床采用大流量冷卻,能及時帶走切削熱量,精度穩定,并配有自動排屑器。
10,可按客戶的特殊要求中床身加高,配置不同直徑的刀具接刀套。
11,機床齒輪加工精度可以達到6級精度。
機床特點
1,機床整體剛性好,床身、立柱具有優良的結構,動、靜態剛性優越,性能穩定,動力充裕。
2刀具主軸的往復運動采用我廠獨有的優化設計技術。結構剛性強、切削力大、切速均勻。刀軸中部設計成零度蝸桿,扇形蝸輪強有力的擺動驅動刀軸往復運動。
3,通過高精度較大直徑滾珠絲杠驅動工作臺,實現徑向進給,重復定位精度高。
4.進給導軌采用高剛性結構,導向精度高。
5,本機床大直徑的工作臺具備獨特的卸荷裝置,特別適合加工重載荷零件,延長了工作臺蝸輪副的壽命。
6.本機床具有斜向讓刀功能,可防止切齒干涉現象。
