PLC綜合實訓裝置
一、技術要求：

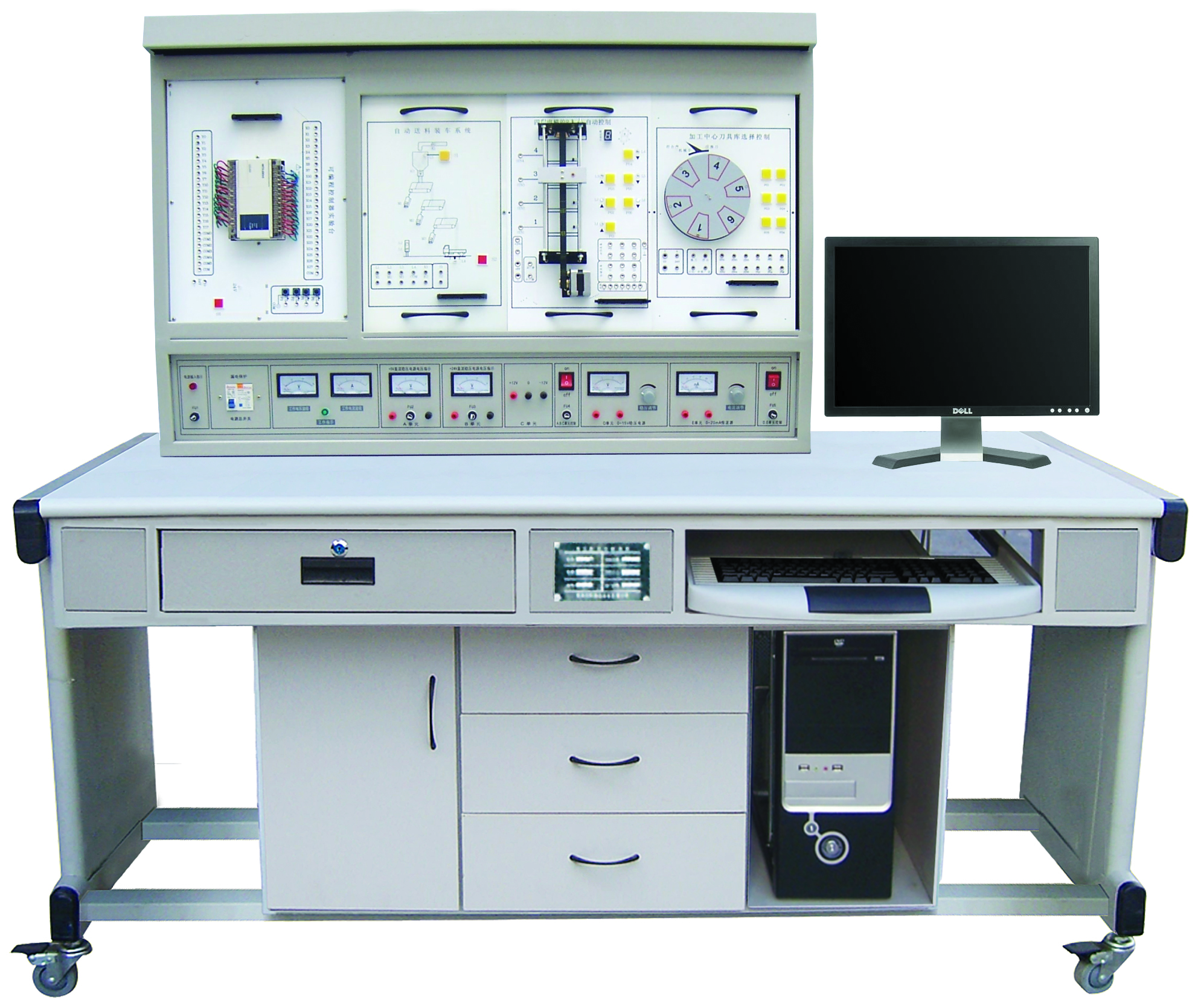

PLC綜合實訓裝置采用鈑金加鋁合金架構，桌體設備為鐵質雙層亞光密紋噴塑結構，電源屏面板采用鋁質面板凹字爛板工藝，主要有由控制屏、實訓桌、電腦、主機實訓組件、實訓單元（含豐富的工業現場設備實訓對象）、觸摸屏掛箱、電機、電機導軌、測速機構等組成。實訓臺上部為鋁型材框架結構，下層部分配有采用凹字爛板工藝鋁質長條面板。上部為框架式掛箱放置區，可以掛接實訓掛件。整個裝置美觀大方。
PLC控制實驗臺采用西門子S7-1214可編程控制器，采用積木組合式結構，包括開關量、模擬量、變頻調速、觸摸彩屏控制、總線通信模塊等，配套組態監控軟件、仿真實訓軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和系統性。實驗臺可以完成對工業生產中模擬對象，實物模型中的邏輯、模擬、過程、運動等的控制實訓，完成學生認知、設計、安裝、調試、檢修等多種技能實訓。
PLC實驗臺可以基于現場總線的組態監控實訓教學：通過現場總線網絡，將實訓裝置（從站）PLC和主站PLC及上位機進行1：1通信。從站的PLC運行控制對象的程序，利用工控網絡集中監控的功能，主站PLC可以對任意臺從站PLC進行實時監控，符合工業現場控制的要求。學生獨立通過PLC完成對各種實訓對象的控制，并進行組態實時監控（1：1通信）。
上位機仿真實訓教學：通過虛擬環境實時顯示PLC運行狀態，也可以實現錯誤檢查、編程訓練、程序編寫測試等功能。
二、技術參數
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
3.裝置容量：＜2.5KVA
4.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、基本配置及功能
PLC實驗臺由上位機、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）等組成。
1.交流電源控制單元
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護、漏電保護等，同時具有漏電告警指示及告警復位，交流電壓顯示。
2.直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
3.主機實訓組件
配置西門子S7-1214，SM 1223 DI8×24VDC/DQ 8×RLY輸出擴展模塊，模擬量輸入/輸出模塊SM1234、以態網交換機，配套信號板、實驗指導書、實驗程序與通信編程電纜。
4.模擬控制實訓部件1
設置有流水燈訓練模塊，港口式帶式傳送帶等。全部用開關和指示燈模擬各種狀態，面板上直接印有實驗項目原理圖和模擬圖
5.模擬控制實訓部件2
設置港口起重機訓練模塊，十字路交通燈訓練模塊，全部用開關和指示燈模擬各種狀態，面板上直接印有實驗項目原理圖和模擬圖
6.模擬控制實訓部件3
設置三層電梯等模塊，全部用開關和指示燈模擬各種狀態，面板上直接印有實驗項目原理圖和模擬圖
7.模擬控制實訓部件4
設置加工中心、數碼輸入輸出、天塔之光實訓模塊，面板上直接印有實驗項目原理圖和模擬圖
8.變頻器實訓組件
配置西門子V20-0.4K變頻器，帶有RS485通信接口及BOP操作面板。
9.PLC對象實驗掛箱（實物）
配有以下實物模塊：步進電機驅動控制驅動實訓模塊（N2003驅動電路、步進電機、指示盤）、直流電機調速控制驅動實訓模塊（MOS驅動調壓電路、直流電機、霍爾轉速傳感器）、溫度PID控制驅動實訓模塊（MOS驅動調壓電路、溫度加熱器、PT100測溫傳感器、PT100轉換電路）
10.PLC對象實驗模型（實物）
配置單容水箱帶液位傳感器，閥門等
11.觸摸屏實訓組件
配7英寸彩色觸摸屏（TPS7062KX），配有通信下載編程電纜，觸摸屏與PLC通信電纜，開發組態軟件。
12.電機導軌、光碼盤測速系統及數顯轉速表\制動系統
包含三相鼠籠式異步電動:380V/△、轉速低于1500RPM、功率小于100W,光碼盤測速系統（配有歐姆龍1024光電編碼器）、數顯轉速表及固定電機的不銹鋼導軌等。不銹鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與編碼盤之間連接的同心度不超過±5絲，電機運行噪聲??；具有電壓反饋信號；同時設有光電編碼信號輸出，包括A、B兩個通道。
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
PLC綜合實訓裝置采用鈑金加鋁合金架構，桌體設備為鐵質雙層亞光密紋噴塑結構，電源屏面板采用鋁質面板凹字爛板工藝，主要有由控制屏、實訓桌、電腦、主機實訓組件、實訓單元（含豐富的工業現場設備實訓對象）、觸摸屏掛箱、電機、電機導軌、測速機構等組成。實訓臺上部為鋁型材框架結構，下層部分配有采用凹字爛板工藝鋁質長條面板。上部為框架式掛箱放置區，可以掛接實訓掛件。整個裝置美觀大方。
PLC實驗臺可以基于現場總線的組態監控實訓教學：通過現場總線網絡，將實訓裝置（從站）PLC和主站PLC及上位機進行1：1通信。從站的PLC運行控制對象的程序，利用工控網絡集中監控的功能，主站PLC可以對任意臺從站PLC進行實時監控，符合工業現場控制的要求。學生獨立通過PLC完成對各種實訓對象的控制，并進行組態實時監控（1：1通信）。
上位機仿真實訓教學：通過虛擬環境實時顯示PLC運行狀態，也可以實現錯誤檢查、編程訓練、程序編寫測試等功能。
二、技術參數
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
3.裝置容量：＜2.5KVA
4.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、基本配置及功能
PLC實驗臺由上位機、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）等組成。
1.交流電源控制單元
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護、漏電保護等，同時具有漏電告警指示及告警復位，交流電壓顯示。
2.直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
3.主機實訓組件
配置西門子S7-1214，SM 1223 DI8×24VDC/DQ 8×RLY輸出擴展模塊，模擬量輸入/輸出模塊SM1234、以態網交換機，配套信號板、實驗指導書、實驗程序與通信編程電纜。
4.模擬控制實訓部件1
設置有流水燈訓練模塊，港口式帶式傳送帶等。全部用開關和指示燈模擬各種狀態，面板上直接印有實驗項目原理圖和模擬圖
5.模擬控制實訓部件2
設置港口起重機訓練模塊，十字路交通燈訓練模塊，全部用開關和指示燈模擬各種狀態，面板上直接印有實驗項目原理圖和模擬圖
6.模擬控制實訓部件3
設置三層電梯等模塊，全部用開關和指示燈模擬各種狀態，面板上直接印有實驗項目原理圖和模擬圖
7.模擬控制實訓部件4
設置加工中心、數碼輸入輸出、天塔之光實訓模塊，面板上直接印有實驗項目原理圖和模擬圖
8.變頻器實訓組件
配置西門子V20-0.4K變頻器，帶有RS485通信接口及BOP操作面板。
9.PLC對象實驗掛箱（實物）
配有以下實物模塊：步進電機驅動控制驅動實訓模塊（N2003驅動電路、步進電機、指示盤）、直流電機調速控制驅動實訓模塊（MOS驅動調壓電路、直流電機、霍爾轉速傳感器）、溫度PID控制驅動實訓模塊（MOS驅動調壓電路、溫度加熱器、PT100測溫傳感器、PT100轉換電路）
10.PLC對象實驗模型（實物）
配置單容水箱帶液位傳感器，閥門等
11.觸摸屏實訓組件
配7英寸彩色觸摸屏（TPS7062KX），配有通信下載編程電纜，觸摸屏與PLC通信電纜，開發組態軟件。
12.電機導軌、光碼盤測速系統及數顯轉速表\制動系統
包含三相鼠籠式異步電動:380V/△、轉速低于1500RPM、功率小于100W,光碼盤測速系統（配有歐姆龍1024光電編碼器）、數顯轉速表及固定電機的不銹鋼導軌等。不銹鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與編碼盤之間連接的同心度不超過±5絲，電機運行噪聲??；具有電壓反饋信號；同時設有光電編碼信號輸出，包括A、B兩個通道。
