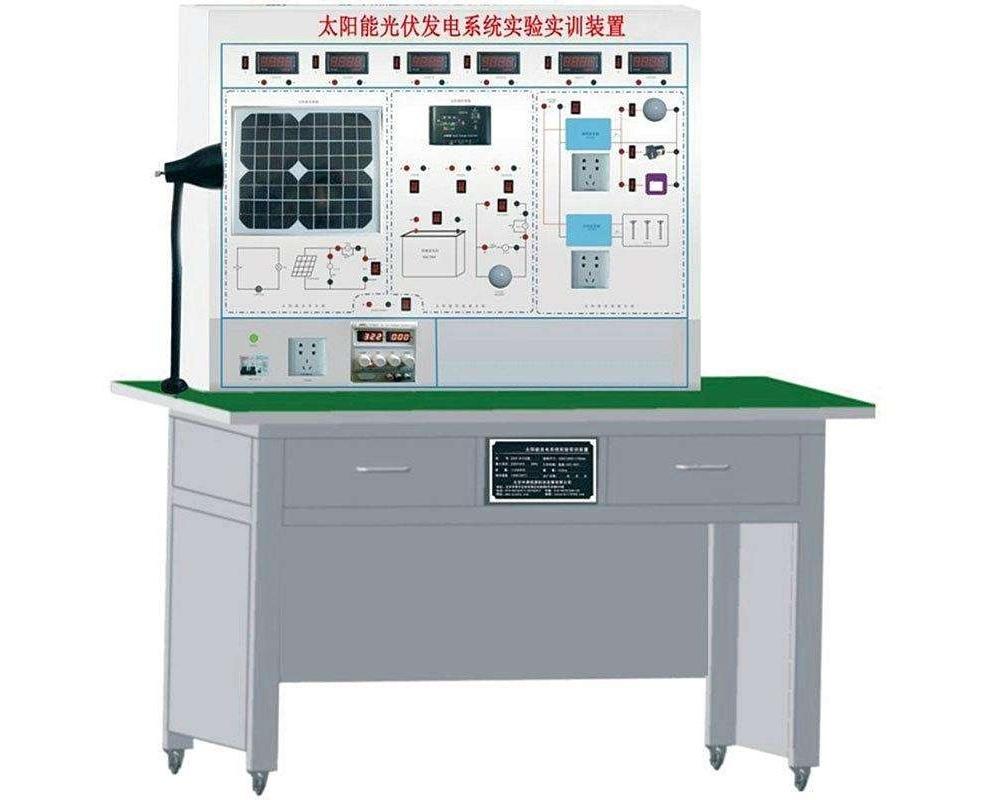

太陽能光伏發電實訓裝置
一、太陽能光伏發電實訓裝置組成
1、光伏跟蹤裝置組成
光伏跟蹤裝置系統至少包含PLC控制單元、觸摸屏、控制系統。光伏供電裝置至少包含光伏電池組件、光線傳感器、投射燈底座支架等設備與器件；不少于4塊光伏電池組件并聯組成光伏電池方陣，模擬光源：采用1盞不低于300W的投射燈安裝在支架上，采用渦輪蝸桿結構（0-60CM可調）、電壓220V、*大功率不低于300W。
2、光伏發電裝置
光伏發電裝置要由至少4塊10W的太陽能光伏板組成，可進行并聯連接或者串聯連接。其主要參數如下(組件尺寸(L*W*H)：≥356*567*28mm;*佳功率：≥20W;工作電壓：≥17.05±0.5V;工作電流：≥1.14±0.10A;短路電流：不超過1.29±0.10A；開路電壓：≥21±0.5V；工作環境溫度45℃±2℃）
3、光線傳感器、光線傳感器控制盒
逐日系統光源檢測部分采用數字化光源檢測技術。至少含有高檔CPU、光敏傳感器和硅光電池集合設計。控制盒直流輸入，可輸出四個方位的控制電壓給PLC，跟蹤精度可達1度，同時鎖定性能良好。
4、離網逆變電源
直流輸入電壓：9～16VDC 電壓可選；額定蔬出功率：≥300W 功率可選；
輸出電壓：110/220VAC；輸出波形：純正弦波；輸出頻率：50Hz；工作效率：≥85%；
功率因數：>0.88；波形失真率≤5% ；工作環境：溫度-20℃～50℃；
相對濕度：﹤90﹪（25℃）；保護功能：極性反接、短路、過熱、過載保護。
5、并網同步逆變電源
AC標準電壓范圍：175V～260VAC；AC頻率范圍： 55Hz～63Hz/45Hz～53Hz；
并網輸出功率：≥400W ；輸出電流總諧波失真：THDIAC <5%；相位差： <1%；
孤島效應保護： VAC;f AC；輸出短路保護： 限流；顯示方式： LED；
待機功耗：<2W ；夜間功耗：<1W；環境溫度范圍：-25 ℃～60℃；
環境濕度：0～99%(Indoor Type Design) 。
6、電表規格
直流電流表：≥ 2個，顯示模式︰0.5”LED；
直流電壓表：≥ 2個，50V， 顯示模式︰0.5”LED；
交流電壓表：≥ 2個，500V，顯示模式︰0.5”LED；
交流電流表：≥ 2個，5A， 顯示模式︰0.5”LED；
時間、溫/濕度表：≥ 1個，-20～99.9℃ 顯示時間，室內溫、濕度；
直流電壓、電流，交流電壓、電流表具有通信接口、自動量程、工業級標準≥76mm*39mm。
7、負載
風扇： 1個，額定電壓：≥12V，工作電流：≥0.25A，功率：≥3W；
交通燈：1組(R,G,B)，額定電壓：≥12V，工作電流：≥0.25A，功率：≥3W；
蜂鳴器：至少1個；
馬達： 1個，額定電壓：≥12V，工作電流：≥0.35A，功率：≥5W 轉速：≥20rmp/min；
交流線性電阻負載：3～100W連續可調。
8、電池：閥控式密封鉛酸蓄電池
額定電壓：≥12V；額定容量：≥55Ah；
充電方法（恒壓），循環︰*大充電電流為≥5.6A。
9、監控軟件
至少須含有PC監控模塊：監控主機、監控軟件。
顯示內容不少于：蓄電池電壓、光伏電壓、光伏電流、光伏功率，能量模擬圖等。
10、電力調度SCADA模塊
能把每一臺設備的數據傳上來，并對采集過來的數據進行處理、顯示和打印，以及對系統異常或事故的自動識別以及通過人機聯界面對斷路器等進行遠程控制。
11、網絡分析應用模塊
能對多臺裝置提供的多個數據點進行分析。
（1）能判定故障原因、故障地點（包括各種短路故障和斷線故障）。
（2）在系統中的某些元件或元件組合發生故障時，能對系統安全運行可能產生的影響進行分析評估。
（3）能研究分析實時方式和各種假想方式下可能出現的運行狀態，用于計劃的安全校核和分析近期運行方式的變化，能進行實時、預想和歷史方式的潮流計算。
（4）根據曲線穩定分析的結果，針對系統安全穩定裕度不足的運行方式，能采取調整發電、控制負荷等預防性控制措施或優化策略，能模擬保障系統安全運行有效的各種決策支持。
二、太陽能光伏發電實訓裝置實驗設計
1、太陽能光伏系統實驗
講述太陽能光伏發電系統的基本組成，感受系統的發電過程，了解系統的基本功能。
2、太陽能光伏電池發電原理實驗
了解太陽能光伏電池的基本解構組成，掌握光伏電池的光電轉換原理，熟悉光伏發電系統的組成，了解光伏電池發電的優缺點。
3、太陽能控制器原理實驗
了解太陽能控制器的硬件基本結構組成，熟悉太陽能控制器的基本功能，學習蓄電池充電和放電控制原理，恒壓/恒流充電控制，負載輸出控制方法。了解光伏型控制器和戶用性控制器的區別，學習電力電子轉換的基本原理和在該型控制器中的實現過程。
4、太陽能光伏發電直接負載實驗
以可調線性阻抗作為直接負載開展實驗，掌握光伏陣列直接為負載供電的基本方法，認識直接供電方式的特點，通過調節負載電阻，觀察光伏陣列的電氣輸出特性，了解光伏輸出的V-I和P-I變化規律。
5、太陽能光伏發電間接負載實驗
進一步了解太陽能控制器的原理和功能，以白熾燈、電機和其它外設為對象，了解適用于太陽能光伏供電的負載類型，加深理解電力電子轉換的意義和方法，并針對負載突然變化狀態下的電氣特性變化情況進行研究。
6、太陽能光伏發電負載實驗
利用電子負載開展恒電流、恒電壓、恒功率和恒電阻實驗，了解不同輸出方式下，太陽能光伏陣列的輸出特性，并相互印證
7、太陽能光伏發電的環溫影響實驗
太陽能陣列的輸出性能受環境溫度和光強的影響，在室溫可調條件下（恒溫室）本實驗研究不同環溫下太陽能陣列輸出性能V-I、P-I曲線的變化趨勢。
8、太陽能光伏發電的光強影響實驗
利用太陽能模擬器，調整光源強度，檢測光伏陣列感應光強進行變光強實驗。本實驗的目的在于研究不同光強下太陽能陣列輸出性能V-I、P-I曲線的變化趨勢。
9、太陽能光伏輸出特性建模仿真實驗（拓展實驗）
根據變環溫和變光強實驗結果，參照自然環境下8小時觀測數據（9點-17點），建立包含環溫和光強的V-I特性模型，采用參數優化方法，提高模型精度和可靠性，為實現太陽能*大功率跟蹤提供輸出電壓設定值。
