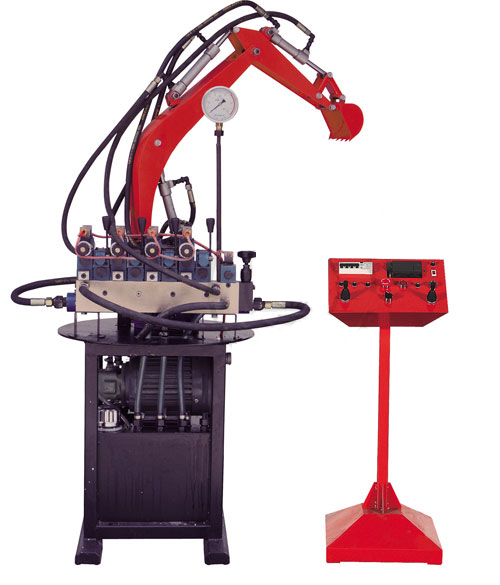

LIGO-YWJ1型 挖掘機液壓系統實訓裝置
液壓挖掘機是機械工程中*典型的一種機械設備，它廣泛應用于工程建筑、修路、水力工程、國防工事等采掘作業。目前中小型挖掘機幾乎全部采用了液壓傳動。“LGWJ-Y01型挖掘機液壓系統實訓裝置”是液壓傳動中一種典型實訓教學模型，具有體積小、重量輕、操作靈活方便、輸出力大等優點。本模型裝置系統所涉及課程有：《液壓傳動與控制》、《機床液壓傳動》、《工程機械液壓傳動原理、故障診斷與排除》、《挖掘機液壓原理及拆裝維修》。本模型對實物進行簡化，可以進行一些簡單的操作，如起臂、旋轉等。
一、裝置特點
采用一體式結構設計，含油箱、閥體、挖掘機模型等
采用工業現場液壓閥，使用手動換向閥，可進行實物操作
增加了PLC控制功能，通過旋鈕選擇，手動與PLC控制互不干擾
控制方式多樣化，如：遠程控制、自動控制、手動控制
帶三相漏電保護，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過流保護，系統壓力6.3MPa，防止損壞設備
二、技術參數
輸入電源：三相四線～380V±10% 50Hz
裝置容量：＜2kVA
變量葉片泵：壓力7MPa，額定流量8L/min
電機：額定電壓380V，額定功率1.5kW，絕緣B，轉速1420r/min
三、裝置的基本裝備
|
序號 |
名稱 |
型號及規格 |
數量 |
備注 |
|
1 |
變量葉片泵及電機 |
VP-08 |
1臺 |
|
|
2 |
雙作用液壓缸 |
|
3個 |
|
|
3 |
擺動液壓缸 |
GHBFKD40 180º |
1個 |
榆次 |
|
4 |
耐振不銹鋼壓力表 |
量程0～10MPa |
1只 |
|
|
5 |
二位四通電磁換向閥 |
4WE6A |
1個 |
北京華德 |
|
6 |
三位四通電磁換向閥（Y型） |
4WE6J |
4個 |
北京華德 |
|
7 |
手控?fù)Q向閥 |
4WMM6J50B |
4個 |
北京華德 |
|
8 |
疊加式液控單向閥 |
Z2S6-40/B |
8個 |
北京華德 |
|
9 |
疊加式雙向節流閥 |
Z2FS6-30B/S |
8個 |
北京華德 |
|
10 |
直動式溢流閥 |
DBDH6P10NG100 |
1個 |
北京華德 |
|
11 |
操作臺 |
鋼板 |
1臺 |
|
|
12 |
油箱 |
鋼板 |
1只 |
|
|
13 |
油溫液位計 |
YWZ-100T |
1只 |
|
|
14 |
空氣濾清器 |
QUQ2 |
1個 |
|
|
15 |
清潔蓋 |
FCL-04 |
1個 |
|
|
16 |
液壓油 |
L-HL32號 |
35升 |
|
|
17 |
閥塊 |
45# |
1塊 |
|
|
18 |
高壓膠管 |
|
1套 |
|
|
19 |
內六角扳手 |
|
1套 |
|
|
20 |
活動扳手 |
|
1把 |
|
|
21 |
其它液壓輔助元件 |
O型圈、組合墊、抱箍等 |
若干 |
|
|
22 |
PLC主機 |
CPU224(14DI/10DO) |
1臺 |
西門子 |
|
23 |
PLC通訊下載線（適配器） |
PC/PPI |
1根 |
|
|
24 |
PLC編程軟件 |
西門子 |
1套 |
|
|
25 |
光盤（含軟件及資料） |
|
1張 |
|
四、實訓項目
1、通過PLC控制，可系統的了解挖掘機的工作過程
2、挖掘機機械設備安裝與調整
3、挖掘機操作技能訓練
手動操作：通過手動閥來控制挖掘機的復合動作實訓（起臂、鏟斗、回轉）
遠程操作：通過控制臺上操作桿的操作，來控制PLC輸出，而完成挖掘機的復合動作。
自動控制：通過按鈕切換，使動作連續自
4、挖掘機的PLC編程、調試
5、擺動液壓缸的安裝與調試
