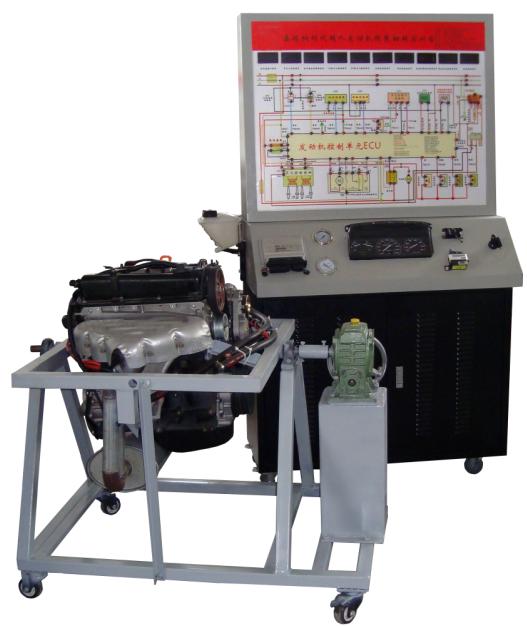

LIGO-QDC2型 電控汽油發動機拆裝運行實訓臺
一、產品概述
設備采用捷達1.6L電控汽油發動機為基礎，對發動機實訓臺可進行起動、加速、減速等工況的實踐操作，真實展示電控汽油發動機的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車發動機和維修實訓的教學需要。
二、功能特點
1、真實可運行的電控汽油發動機，充分展示電控汽油發動機的組成結構和工作過程。
2、汽車發動機實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖，表面噴涂光油；學員可直觀對照電路圖和電控汽油發動機實物，認識和分析控制系統的工作原理。
3、發動機拆裝實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、噴油壓力、進氣岐管壓力等參數變化。
4、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
6、實訓臺配備有油門控制裝置，可方便對發動機加速減速。
7、實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8、實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
9、配電控汽油發動機多媒體網絡教學軟件：
1）多媒體教學部分：包括電噴發動機系統、發動機機體、發動機進氣系統、發動機排氣系統、發動機潤滑系統、發動機冷卻系統、發動機燃油系統、發動機啟動系統、發動機點火系統的原理教學。利用仿真技術通過圖形化軟件實現多媒體教學，可直觀的看到各元部件的工作原理、元器件位置、標準波形、直觀的電路原理圖。展示各個傳感器及執行器的典型故障波形等，形象的展示故障解決方法和原理教學。要求圖形由發動機真實的實物照片組成。
2）故障排除部分：將典型實車故障案例編制成故障仿真軟件，并由癥狀入手,進行多系統,綜合故障診斷分析,實現STEP BY STEP 教學模式，指導學生進行一步一步的診斷教學；實訓臺故障診斷流程。循序漸進的診斷過程及故障分析指導。
3）虛擬診斷部分：模塊提供發動機常見的傳感器及電路方面故障設置（35個故障），可進行故障設置；模塊使用故障診斷儀可模擬檢測“發動機數據清單”、“發動機的DTC信息”等；模塊使用萬用表可模擬檢測電阻和電壓，并提供不同的測量量程。模塊使用示波儀可模擬檢測發動機傳感器的輸出波形，包含正常波形及故障波形；根據故障檢測結果判斷故障部件，更換故障部件后，系統故障即排除；
4）維修資料部分：模塊提供發動機的維修資料，詳細的講解了發動機的診斷流程以及診斷步驟。
10、配備無線智能化故障設置和發動機實訓考核系統：
1）.采用*新MCU技術RAM處理芯片的數字化集成電路板與配套無線故障設置控制系統，擁有*技術，系統穩定、不易感染病毒。
2)控制模塊(PC控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離，避免復雜連線干擾控制器，系統更加可靠。
3)驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232串行通訊接口，可無線組網通訊和RS232有線通訊。
4)手持移動控制終端采用7寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
5)手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
6)可通過PC控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
7)可自由設定任意一處與汽車電控模塊引腳有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置8路大電流5A的開路故障、16路小電流2A的信號通路的開路、不良、偶發、短路等故障，共24路故障設置?？筛鶕?jù)需求擴展設置64路大電流5A的開路故障、128路小電流2A的信號通路的開路、不良、偶發、短路等故障，共192路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。
8)所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
9)用戶可選擇通過無線或RS-232串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
三、技術參數
1、外形尺寸：1400×1000×1800mm(長×寬×高)
2、工作電源：直流12V
3、燃油標號：依發動機型號
4、油箱容積：10L
5、工作溫度：-40℃～+50℃
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子以及彩色電路圖 |
套 |
1 |
|
2 |
組合儀表 |
|
套 |
1 |
|
3 |
發動機控制電腦(ECU) |
|
臺 |
1 |
|
4 |
診斷座 |
OBDⅡ |
個 |
1 |
|
5 |
點火開關(帶識讀線圈) |
|
個 |
1 |
|
6 |
防盜盒 |
|
個 |
1 |
|
7 |
燃油壓力表 |
0-10kg/cm2 |
個 |
1 |
|
8 |
真空壓力表 |
0-76in.Hg |
個 |
1 |
|
9 |
發動機總成 |
大眾捷達1.6L |
套 |
1 |
|
10 |
燃油箱 |
10L |
個 |
1 |
|
11 |
汽油泵(含汽油泵插頭) |
|
套 |
1 |
|
12 |
油門控制裝置 |
|
套 |
1 |
|
13 |
進、排氣管(帶保護罩) |
|
套 |
1 |
|
14 |
水箱(含不銹鋼保護罩) |
|
套 |
1 |
|
15 |
冷卻電子風扇 |
PDM-S81JOES，12V，80W |
個 |
2 |
|
16 |
蓄電池 |
65D26R，12V 65Ah，560CCA |
臺 |
1 |
|
17 |
繼電器 |
含：起動繼電器、油泵繼電器、冷卻風扇繼電器等 |
套 |
1 |
|
18 |
保險絲盒 |
|
個 |
1 |
|
19 |
電源總開關 |
50A |
個 |
1 |
|
20 |
無線智能化故障設置和考核系統 |
FXB-688 |
套 |
1 |
|
21 |
移動臺架(帶自鎖腳輪裝置) |
1400×1000×1800mm(長×寬×高) |
臺 |
1 |
