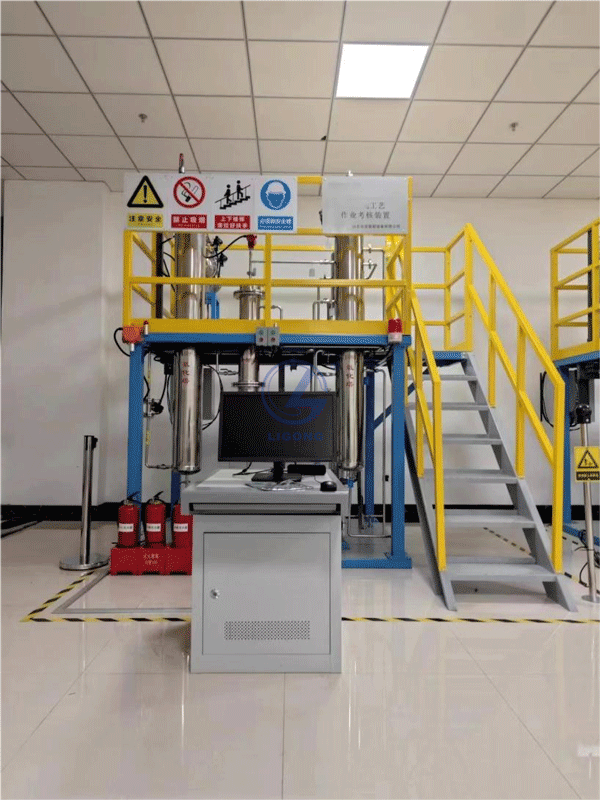

LGT-WH03 氟化工藝作業模擬仿真考核系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
1.裝置功能
本系統由危化工藝單元組成，并包含硬件設備、仿真模擬系統、集散控制系統、實訓中心管理系統、教學培訓軟件、音視頻和出版教材等多個組成部分，全方面服務學生教學和員工培訓。
本系統充分理解培訓及考試需求，形成一套完整的、先進的、具有鮮明特色的培訓和評價體系。
本系統還可面向企業員工、企業管理人員、企業安全管理人員、監管部門管理和執法人員，提供系統的、全面的、標準的、權威的實訓、培訓與考試服務。
本系統還可以滿足面向本科、高職教學，進行危化生產工藝實操培訓、設備認知培訓、設備檢維修培訓與安全作業培訓等。
2.軟件參數
（1）考試方式：報名考試后，隨機抽取考題考試
（2）作業現場安全隱患排除：系統自動識別考生操作步驟，操作步驟以現場實操與DCS模擬操作相結合的方式，具體的操作步驟以裝置的實際情況而定。
（3）作業現場應急處置：系統自動識別考生操作步驟，操作步驟以現場實操與DCS模擬操作相結合的方式，具體的操作步驟以裝置的實際情況而定。
（4）數據處理：系統根據考生考試操作，自動采集數據，考試成績提交后成績自動上傳
（5）考核系統：支持考試模式和練習模式
（6）系統管理：系統具有考生成績本地查詢功能及題庫自動更新功能，考生成績保存至本地，可有效避免突然斷電斷網后，數據丟失，本地依然可進行成績查詢。
3.裝置參數
|
序號 |
設備名稱 |
規格 |
單位 |
數量 |
|
1. |
框架 |
尺寸：2700*2000*2700mm，整機采用鋼質安裝框架，一層平面方便操作、檢修、出入，平臺采用10#國標槽鋼焊接完成，平臺板采用3mm扁豆花紋板，表面噴塑防腐處理，罐體采用鏡面板制造， 管道采用衛生級不銹鋼內外鏡面管制造，罐體和管道焊縫處理工藝采用機械加油蠟鏡面拋光，達到無焊縫鏡面效果； |
套 |
1 |
|
2. |
混合罐 |
304不銹鋼，φ200*500mm |
臺 |
1 |
|
3. |
預熱器 |
304不銹鋼，列管換熱器，φ150*500mm |
臺 |
1 |
|
4. |
反應爐 |
304不銹鋼，φ250*500mm |
臺 |
1 |
|
5. |
進料泵 |
仿真不銹鋼離心泵，光電模擬運行，帶開停及指示按鈕 |
臺 |
1 |
|
6. |
攪拌電機 |
仿真可調速電機，電壓220V，功率180W |
臺 |
1 |
|
7. |
溫度檢測 |
仿真儀表顯示，帶現場和遠傳顯示，4~20ma輸出 |
個 |
2 |
|
8. |
壓力檢測 |
仿真壓力變送器，帶現場和遠傳顯示，4~20ma輸出 |
個 |
2 |
|
9. |
氣體報器 |
仿真氣體檢測器 |
個 |
1 |
|
10. |
報警燈 |
模擬現場報警，119報警燈 |
個 |
1 |
|
11. |
聲音模擬系統 |
模擬現場設備正常運轉聲音及事故狀態下聲音，及呼救聲音。 |
套 |
1 |
|
12. |
泄漏模擬系統 |
模擬泄漏事故現象，配合考核系統完成泄漏事故操作。 |
套 |
1 |
|
13. |
著火模擬系統 |
模擬著火事故現象，配合考核系統完成著火事故操作。 |
套 |
1 |
|
14. |
滅火模擬系統 |
模擬滅火器的選擇和使用，配合考核系統完成相應事故操作。 |
套 |
1 |
|
15. |
警戒隔離模擬系統 |
模擬設置警戒隔離區域，配合考核系統完成相應事故操作。 |
套 |
1 |
|
16. |
操作柱 |
模擬現場操作盒，帶啟停按鈕及啟停指示 |
個 |
2 |
|
17. |
液位檢測 |
DN15法蘭接口，L=550mm，仿真液位計，DN15法蘭連接，帶現場和遠傳顯示，4~20ma輸出 |
個 |
1 |
|
18. |
手動開閥 |
不銹鋼球閥，帶開關信號反饋 |
個 |
6 |
|
19. |
模擬量輸出模塊 |
DAM-DA08E，模擬量輸出模塊 |
套 |
1 |
|
20. |
開關量輸入輸出模塊 |
DAM-5084，開關量輸入輸出模塊 |
套 |
1 |
|
21. |
智能控制器 |
多路光電隔離NPN信號輸入模塊，標準Modbus協議，RS485通訊接口，內置1.5KV電磁隔離保護，防雷保護，開關量輸出與系統隔離、電源隔離，支持全端口過流、過壓保護。 |
套 |
1 |
|
22. |
智能儀表系統 |
智能儀表電器控制柜鋼制噴塑內安裝漏電保護空氣開關、電流型漏電保護器，旋鈕式強電開關控制，保證設備安全，操作控制便捷；裝有開關電源，接觸器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁合金線槽等。單相三線制供電。 |
臺 |
1 |
|
23. |
上位控制器 |
處理器：2.5GHz RAM：8G ROM：1T ；數據顯示終端：21.5寸. |
套 |
1 |
|
|
智能儀表上位監控軟件 |
滿足?；に嚢踩己塑浖慰己嗽O(shè)備具備隨機模擬產生各作業工藝操作過程中相應的緊急情況（例如：溫度突變、壓力異常、泄露等），實現緊急處置操作考核的功能；具備網絡自動出題、考核結束設備智能判分的功能。 |
套 |
1 |
